El cálculo de capilares frigoríficos por software debería de ser el mejor sistema de cálculo rápido de cualquier equipo frigorífico.
Pero como casi todos los datos de refrigerantes y fórmulas son bastante empíricas, los resultados no llegan a ser lo que deseamos.
En este artículo voy a chequear 3 programas informáticos muy conocidos de los cuales he visto que se utilizan de forma didáctica en vídeos de youtube.
Supongo que existen más programas, pero, como no los conozco, pues, evidentemente no puedo comprobarlos.
CÁLCULO DE CAPILARES POR SOFTWARE
Contenido
En primer lugar voy a probar el programa que tiene o tenía Danfoss llamado DANCAP.
Este programa lleva mucho tiempo circulando por la red, es un poco viejo y creo que danfoss ya no lo sirve ni lo promociona.
DANCAP
Viene con un ejecutable para instalar en Windows, yo creo que es de la época de windows XP, o anterior, porque pide muy pocos recursos para su instalación.
Una vez instalado se ve lo siguiente:
En la parte izquierda se ve un dibujo de un circuito frigorífico de una nevera con las letras de los parámetros que hay que introducir en la toma de datos.
La toma de datos está a la derecha en la parte de arriba y más abajo salen los resultados directamente según se modifican los parámetros de entrada.
La toma de datos es de 4 parámetros:
-A Carga del sistema en watios
-B Temperatura de evaporación
-C Temperatura de condensación
-D Temperatura de retorno o Temperatura de aspiración
En la parte derecha inferior hay un botón para configurar las unidades, yo lo tengo para el sistema europeo.
Es decir, unas medidas pertenecen al sistema internacional pero otras como el “bar” como medida de presión no pertenecen.
Realmente da igual que medidas utilices, elige las que mas te gusten.
Perfecto, ya tenemos lo fundamental, ahora voy a realizar un calculo para un equipo frigorífico bastante estandarizado de R134A.
Datos de entrada
-A Carga del sistema= 180w
-B Temperatura de evaporación= -5
-C Temperatura de condensación= 35
-D Temperatura de aspiración= 5

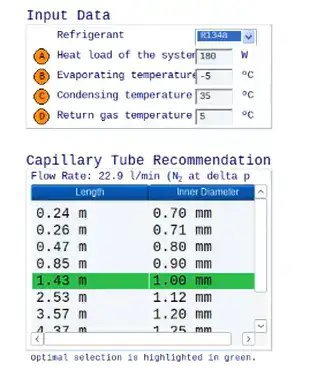

Como puedes ver, se muestra claramente el resultado.
Longitud=1.43 m (metros)
Diametro=1 mm (milímetros)
Antes de preguntarnos si esto está bien o si es correcto el resultado, vamos a realizar el cálculo con el siguiente programa.
CAPSEL
Este es un programa de secop, es la división china de compresores danfoss, bueno eso tengo entendido.
Si es la división de compresores, creo que el programa de cálculo forma parte del paquete que compraron a danfoss.
Digo esto porque es prácticamente idéntico.
El dibujo, los parámetros, la configuración etc, es todo igual,
por lo tanto, los resultados deberían ser iguales, vamos a verlo.
Bueno, como puedes ver los resultados son completamente diferentes, pero por mucho.
Tenemos que con los mismo datos el resultado es el siguiente:
Longitud=2.99 metros
Diámetro del tubo capilar= 1 mm
Con un diámetro de 0.9 mm la longitud es de 1.77 m
Esto empieza a ser sospechoso.
Voy a por el siguiente
CAPILLARY TUBE TECUMSEH
Este es un programa de tecumseh Brasil, está disponible en 3 idiomas que son Español, Inglés y Brasileño.

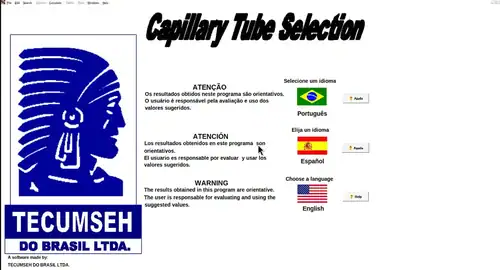

Esto es lo que se ve cuando arrancas el ejecutable, eliges el idioma y llegas a la entrada de datos.
Este programa tiene varios parámetros más:
Numero 2 – diámetro del tubo capilar
Numero 7 – subenfriamiento
Numero 8 – temperatura ambiente
Después de seleccionar los mismos datos, vamos a ver cual es el resultado y lo comparamos con los 2 programas anteriores.

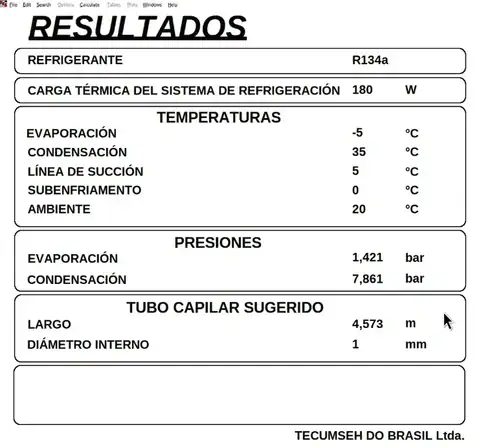

Aquí dice que cuando no tenemos subenfriamiento, es decir, este parámetro es 0 (cero) el largo del capilar debe ser de:
Largo del capilar= 4.573 m
Otro parámetro que tenemos aquí es la temperatura ambiente, la cual normalmente corresponde con la temperatura de condensación menos 15 grados centígrados.
Eso significa que para una condensación de 35 grados C corresponde una temperatura ambiente de 20 grados C.

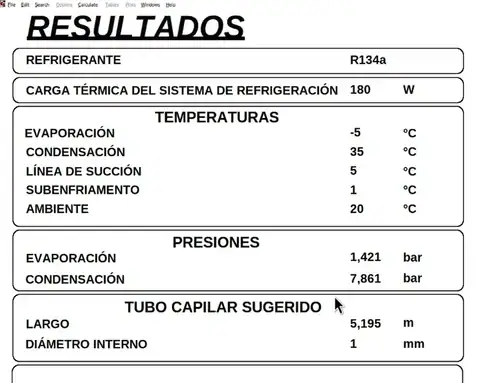

Ahora en la imagen que puedes ver a continuación tenemos unos resultados diferentes porque he puesto 1 grado C. en el dato de subenfriamiento.
En esta circunstancia todavía tenemos que poner un capilar mucho más largo.
Vamos a ver los datos sintetizados por programas
Datos de entrada:
Carga térmica=180 w
Temperatura de condensación= 35 grados C
Temperatura de evaporación= -5 grados C
Retorno de gas o aspiración del compresor= 5 grados C.
Gas refrigerante R134A
En el programa de tecumseh utilizo el subenfriamiento de 0 grados centígrados porque es más favorable con respecto a los otros dos.
RESULTADO DE LOS PROGRAMAS
Esto es un autentico desastre, los resultados son absolutamente diferentes y para mi muy decepcionantes.
En principio yo digo que los dos primeros son una basura.
Con dancap y capsel para lo único que valen es para hacer vídeos de youtube siempre y cuando a los que ven esos vídeos no se le ocurra llevar los resultados a la práctica.
Los resultados serían desastrosos.
El de tecumseh tengo que analizarlo un poco más.
CÁLCULO DE CAPILAR EN UN CASO PRACTICO
Acabo de calcular un capilar para un equipo frigorífico de conservación, he tenido que cambiar el capilar completo, como no tenia el diámetro del capilar antiguo he utilizado un rollo de tubo que tengo disponible de 0.8 mm.
Después de realizar el calculo, poner el capilar en el equipo y tenerlo funcionando varias semanas, doy por concluido el trabajo con el resultado de:
Cálculo de capilar y cambio de este, han dado como resultado un trabajo absolutamente correcto.
Ahora voy a probar el mismo cálculo en el programa de tecumseh.
RESULTADO CÁLCULO CAPILAR CASO PRáCTICO

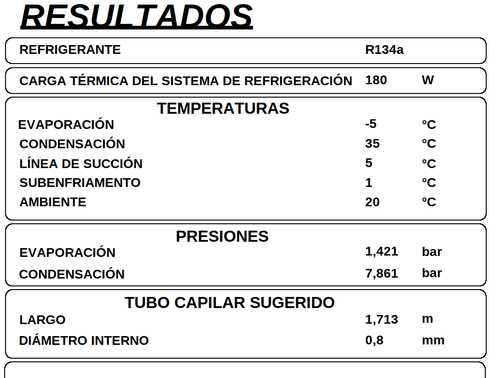

Resultado del calculo con tecumseh
Equipo frigorífico de conservación de R134A
Potencia térmica 180 w
Longitud = 1.713 m
Diámetro = 0.8 mm
Resultado con dancap
Longitud = 0.47 m
Diámetro = 0.8 mm
Resultado con capsel de secop
Longitud = 0.98 m
Diámetro = 0.8
Resultado de mis cálculos y datos verificados en un equipo real
Equipo frigorífico de conservación de R134A
Potencia térmica 180 w
Longitud = 2.300 m
Diámetro = 0.8 mm
Sin enrollamiento del capilar
CONCLUSIÓN Y REFLEXIÓN
A primera vista los 3 parecen una autentica porquería, sin embargo con el programa de tecumseh podemos hacer algo.
Con un poco de experiencia este programa te puede resolver algunos problemas que tengas con capilares, porque como es el que más se acerca, puedes poner un pequeño margen de seguridad y por consiguiente conseguir buenos resultados.
Hay un parámetro importante que ninguno de los tres programas tiene en cuenta.
Este parámetro es el enrollamiento del capilar, no funciona igual un capilar enrollado que uno recto, por lo tanto, si esto no lo tenemos en cuenta, cometemos un error antes de empezar.
Esto ha sido todo por hoy, disfruta de la vida.
