EL SPLIT TIPO CASSETTE

• El post de hoy creo que va a ser muy interesante.

• La instalación de una bomba de calor con un split tipo cassette puede acarrear muchos problemas.

PREVIO

• Desde el siglo pasado, que apareció el split tipo cassette, los fabricantes de equipos de refrigeración, han construido cientos de miles o incluso de millones de estos equipos.

• El split de cassette como todos los demás equipos tipo split, está formado por una unidad interior y una unidad exterior.

• Si tenemos un equipo MULTI o VRV, podemos tener una unidad exterior y varias unidades interiores.

• Estas unidades interiores pueden ser todas de tipo cassette o una mezcla de equipos, dentro de las variedades que existen.

• Dicho de otra manera, todos los fabricantes te indican dentro de sus equipos multisplits o vrv, cuales puedes instalar con una unidad exterior y cuáles no.

• Esos equipos interiores pueden ser todos de la misma clase ( murales , cassette ) o ir mezclados.

INSTALACIÓN Y FUNCIONAMIENTO DEL SPLIT TIPO CASSETTE

• En el post de aire acondicionado y en el de bomba de calor podeis ver con más detenimiento una información más amplia de todas las clases de equipos y otros detalles.

• Pero hoy vamos a centrarnos en el cassette.

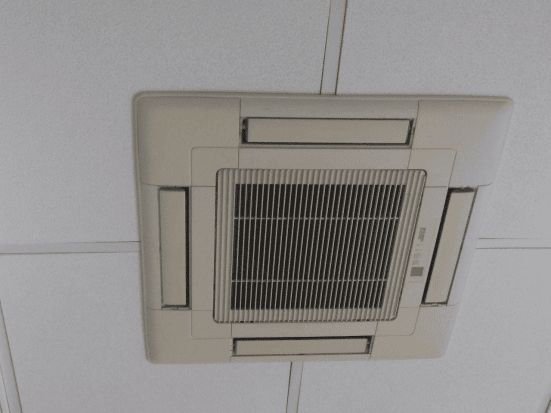

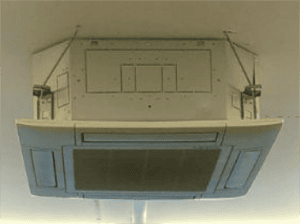

• En la imágen siguiente vemos una unidad interior de este tipo.

• El equipo que veis en la imagen anterior es de cuatro vías.

• Hay equipos de 1 vía, equipos de 2 vías, equipos de 4 vías y por supuesto equipos de 3 vías, bueno, si no los hay los hacemos.

• Tenemos algunos clientes con equipos de 4 vías que han pasado a ser de 3 vías.

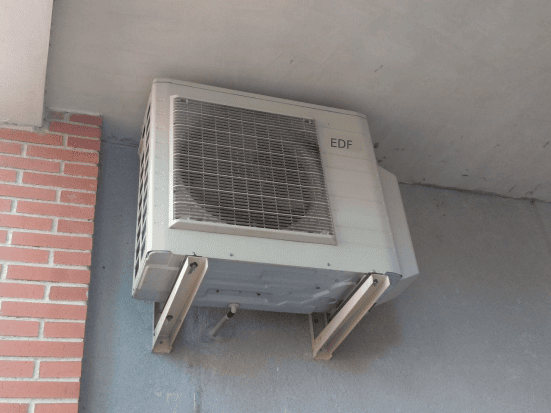

• La unidad exterior suele ser igual, para toda una gama de unidades interiores.

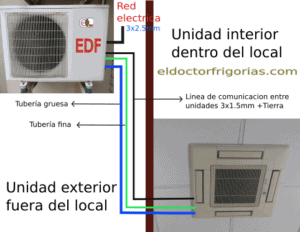

• La unidad exterior va unida a la unidad interior por dos tubos de cobre, uno es más pequeño y el otro más grande.

• Eléctricamente van unidas entre si por tres hilos más tierra, esto para equipos inverter, para equipos no inverter, normalmente son cuatro hilos más tierra.

• De cualquier forma todos los equipos traen en su interior su esquema eléctrico y su manual del equipo correspondiente.

• La unidad exterior también va eléctricamente conectada con una manguera de dos hilos más tierra al cuadro eléctrico, si es monofásica y tres hilos mas neutro mas tierra si es trifásica.

• Toda esta información la da el fabricante por lo tanto no hay que preocuparse por esto.

• Este te dice el calibre de los tubos, cuando es necesario añadir refrigerante, el calibre de los cables eléctricos.

• Los esquemas de montaje de los equipos, la colocación y muchos más consejos.

• También te muestra los esquemas eléctricos de los equipos, las secciones, etc.

• Los desagües, las secciones de estos, los pasos de tubería…

• Es más fácil que montar un mueble de ikea.

• La única pega es que hacen falta herramientas que no se encuentran el la ferretería, de momento.

• Una vez que están colocados los equipos, el exterior y el interior, se unen las tuberías de cobre entre las dos unidades.

• La unidad interior de cassette siempre va en falso techo, ya sea de escayola o de techo desmontable.

• He visto alguno instalado sin falso techo, en este caso, se ve todo el equipo interior.

• Personalmente no recomiendo ponerlo en falso techo de escayola, a no ser que, se ponga un registro para acceder a el en caso de avería.

• Una vez conectados los tubos, se conectan los cables según marca el fabricante.

• A continuación realizamos las pruebas de estanqueidad, a las tuberías y unidad interior, normalmente con presión de nitrógeno.

• Espero que no se os ocurra hacer una purga con gas refrigerante y no hacer una prueba de estanqueidad, eso solo lo hacen los malos instaladores.

• Una vez verificada la estanqueidad, se hace vacío solamente a la unidad interior y tuberías, porque, la unidad exterior viene precargada con el gas refrigerante necesario para el funcionamiento.

• Por este motivo a la unidad exterior no hay que tocarla.

FUNCIONAMIENTO

• Ya podemos hacer la puesta en marcha.

• Este artículo no es para aprender a montar físicamente una unidad de aire acondicionado o bomba de calor.

• Por lo tanto, eso lo dejaremos para otro momento.

•  Este artículo es para mostrar el rendimiento que podemos tener con un split tipo cassette.

• En cuanto tenemos todo preparado, podemos arrancar el equipo, ya sea en aire acondicionado, si es verano, o en bomba de calor, si es invierno.

• Supongamos que es verano y lo ponemos en marcha.

• Damos por hecho que está todo correcto y funciona a la perfección.

• Arrancamos el equipo en una sala que tiene 35ºC.

• El sistema frigorífico empieza a trabajar y la unidad tipo cassette coge aire a 35ºC y lo suelta a 20ºC.

• Creo que las condiciones anteriores pueden darse perfectamente.

• El aire que sale de la unidad interior, es más frío que el que está a su alrededor y además sale impulsado por el ventilador, con lo cual, naturalmente tiende a bajar mientras ese aire se va calentando.

• Una vez que ha cogido algo de calor, vuelve a subir y el ventilador lo atrapa para recircularlo de nuevo.

• En estas condiciones el funcionamiento podemos decir que es perfecto, en mi caso diría maravilloso.

• El SEER ( eficiencia energética de un aire acondicionado, o Seasonal Energy Efficiency Ratio ) puede ser tranquilamente de 4,7 o mucho más. https://www.boe.es/doue/2011/178/L00001-00072.pdf

LA ETIQUETA ENERGÉTICA

• Anteriormente, antes de marzo de 2021, la etiqueta energética de aire acondicionado era así:

• Ahora desaparecen todos los signos + de las As y solo queda una A.

• Puede que de momento los equipos vengan con las dos etiquetas, la antigua y la nueva.

• Como consecuencia de este cambio las etiquetas lucirán como la que tenéis a continuación.

• No voy a explicar el significado de toda la etiqueta, porque no viene al caso.

• Me voy a centrar en lo importante, que es lo que dicen en ella los fabricantes.

EL SCOP DE UN SPLIT TIPO CASSETTE CON BOMBA DE CALOR

• A nosotros lo que más nos interesa es el SCOP ( seasonal coeficient of perfomance ) o coeficiente de rendimiento estacional.

• El SCOP mide el consumo de energía a cargas parciales 21, 47, 74, 100%.

• Por otro lado mide el consumo de energía en zonas climáticas distintas.

• También mide el consumo en standby.

• Pero aquí estamos analizando el SCOP en un equipo split de tipo cassette.

• Vamos a descubrir algunas mentirijillas o truquillos de los fabricantes.

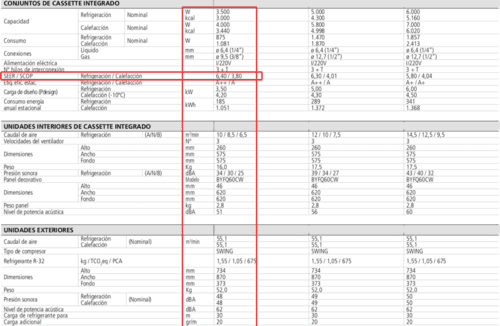

• Vamos a ver una hoja de características de un fabricante cualquiera.

• Como podéis ver en el recuadro pequeño en rojo, dice que tiene un SCOP de 3,8.

• No está nada mal si fuese verdad.

• En ningún sitio dice que nos da esa potencia de 3500 W a 0ºC.

• ¿Dónde pone la potencia que nos da a -10ºC?

• ¿En cualquiera de las dos posibilidades que acabo de escribir, el SCOP es de 3,8?.

• Estoy convencido de que no es ese, por lo tanto, estas características son muy escuetas y poco reales.

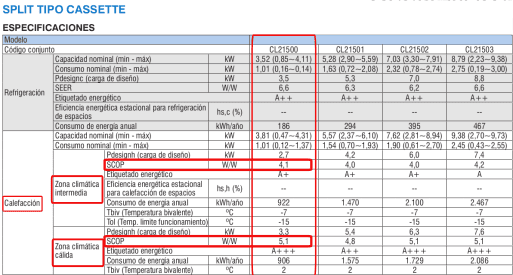

• Veamos otra hoja de características.

• En esta ocasión, tenemos mucha más información.

• Tenemos dos zonas climáticas, dos SCOPs, dos consumos de energía anual en bomba de calor y un poco más de información.

• No está mal pero no es suficiente.

• Te mostramos algunos detalles.

• Como podéis observar en la imagen anterior, tenemos dos zonas climáticas, la cálida y la intermedia.

• ¿Dónde está la zona fría, por ejemplo de España, que puede ser la zona D o la zona E ?.

• En este caso, creo que no incumplen la ley, pero, esto deja mucho que desear en cuanto a información al consumidor.

• La zona intermedia, si no me equivoco, corresponde a una temperatura exterior de 7ºC.

• Esto significa que las zonas climáticas por debajo de 7ºC, no vienen con ninguna referencia de SCOP.

• De este modo, los fabricantes pueden sacar pecho con un SCOP bastante alto.

• ¿Que SCOP tenemos a -6ºC?

• ¿Por qué instalamos bombas de calor sin saber el SCOP con temperaturas negativas?.

• Y lo más importante, que es el tema principal de este artículo, ¿ que SCOP tenemos con un split de cassette?.

• Muchas preguntas y pocas respuestas.

• Sólo tengo una respuesta al SCOP.

• Una bomba de calor en una zona fría o muy fría tipo D o E en España el SCOP puede ser de la letra G.

• Ni A++, ni A+, ni B, ni C, como poco de la G y tal vez si llegaramos al final del abecedario de letras, puede que fuese de la X.

• Puede que se pregunten porqué escribo esto.

• La respuesta es muy fácil.

• El frío y los split tipo cassette son incompatibles.

• Desde siempre he admirado a los fontaneros y calefactores que han puesto calefacciones durante muchos años.

• No conozco a ninguno que haya puesto radiadores en el techo o techo radiante.

• ¿Por qué los instaladores de equipos de bomba de calor se empeñan en poner equipos tipo cassette, es decir techo radiante?.

• Puede que en sitio cálidos, da igual el scop que tengan, funcionan, pero en sitios fríos donde el aire frío pesa mucho, no funcionan.

• Este aire que circula por el suelo es tan pesado, que es muy difícil de mover, por este motivo, estos equipos muchas veces no sirven para poco.

• Existen dos motivos principales que paso a describir.

1- El aire frío pesa como el plomo.

2- Si vemos el diagrama p-h de entalpías nos damos cuenta que llega un momento en el que el equipo deja de funcionar por que su presión de condensación llega al límite.

• Esto se produce independientemente de la temperatura de la sala o recinto que deseamos calefactar.

• Por lo tanto, el equipo tiene que reducir potencia sin importar la consigna y con total indiferencia de la temperatura a la que esté en ese momento.

• Como resultado de estas dos situaciones, será muy difícil calentar una estancia, aunque tengamos el equipo de bomba de calor más maravilloso del mundo, con el mejor SCOP del mercado.

REFLEXIÓN

• No pongais split tipo cassette en zonas climáticas frías tipo D o E de España, o de cualquier otra zona de el mundo.

• Existen en el mercado otras opciones con equipos split que funcionan muy bien, consumen muy poco y por lo tanto, tienen el SCOP bastante bueno. ( incluido a temperaturas bajo cero).

• Con el precio de la electricidad que tenemos ahora en España, este tipo de equipos son un sumidero de euros.

• Como los fabricantes no ponen los SCOP instantáneos de sus equipos, el equipo del doctor frigorías va a poner un cálculo muy sencillo y muy rápido de realizar en uno de los próximos artículos.

• El SCOP resultante lo vais a conocer a la temperatura exterior en el momento de la prueba.

• Tengo la sensación de que la comunidad europea ha pasado un poco del tema, en el asunto de las etiquetas energéticas.

• Creo que se han quitado el marrón de encima de la manera más rápida que han podido, con el menor esfuerzo posible.

• Dicho de otra manera, este tema lo han cogido con pinzas.

• No es razonable que no sepamos el SCOP de un equipo a 0ºC o a -10ºC.

• Si un fabricante dice que sus equipos llegan a -15ºC, tenemos que saber su SCOP a esa temperatura.

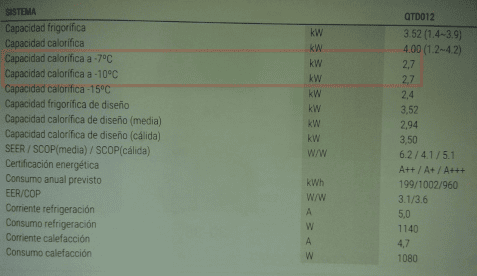

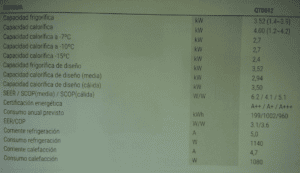

• Por cierto, he descubierto un fabricante, que pone más información en su hoja de características.

• A parte de algunos errores, no está mal toda esta información.

• En la imagen anterior vemos un error en el recuadro rojo.

• Tiene que ser un error tipográfico, porque, las potencias a distinta temperatura no pueden ser iguales.

• Me interesa destacar algo muy importante, la potencia calorífica a -15ºC, es de 2.4kw.

• Tambien podeis ver la potencia a -7ºC, que es de 2.7kw.

• Con toda esta información podéis averiguar el SCOP del equipo a la temperatura que el fabricante informa.

• No os hagáis ilusiones, el SCOP a -7ºC no es de 4,1 ni de 5,1 ni de 6,2.

• El SCOP a -7ºC estará rondando el 2,5 aproximadamente.

• Y el SCOP a -15ºC estará en 2,2.

• Siento deciros que todo esto no servirá de nada en este tipo de splits.

• El SCOP se reducirá aún mucho más, cuando esté trabajando este equipo, como sistema de techo radiante.

• Esto ha sido todo por hoy, un saludo para tod@s.
