UNA CUESTIÓN DE VÁLVULAS

• Si quieres mejorar el COP de una bomba de calor y evitar paradas por temperatura exterior muy baja sigue leyendo.

• Este problema se produce con los equipos antiguos de  bomba de calor y con lo nuevos que también llevan válvula de expansión termostática.

• En el artículo de válvulas de expansión termostáticas (VET) vimos todo lo referente a estos dispositivos, bueno pues ahora, os voy a contar una historia que me paso hace unos años.

• No solamente tiene que ver con una VET sino también con bombas de calor y aire acondicionado, que como sabéis ahora son dos equipos en uno.

• Antiguamente cuando se compraba un equipo para aire acondicionado, había que especificar si era para refrigeración de un local o para calefactar, esto significaba que eran dos equipos distintos con dos precios distintos.

LA BOMBA DE CALOR EN EL SIGLO XX

• En los años 90 del siglo pasado las instalaciones de aire acondicionado con bomba de calor eran poco frecuentes.

• La mayoría de las instalaciones llevaban calefacción de carbón, o gasóleo, o resistencias eléctricas y para el verano se le ponía un equipo de aire acondicionado para refrigerar.

• Bueno me estoy enrollando, así que vamos al tema en cuestión que es muy interesante para los que empiezan ahora a trabajar con las VET y con las bombas de calor.

DESCRIPCIÓN DE LOS HECHOS

• Corría el año 1997 en una provincia de España llamada León, en aquel momento llevaba el servicio de instalación y mantenimiento de una compañía a nivel nacional que tenía muchas oficinas por toda España.

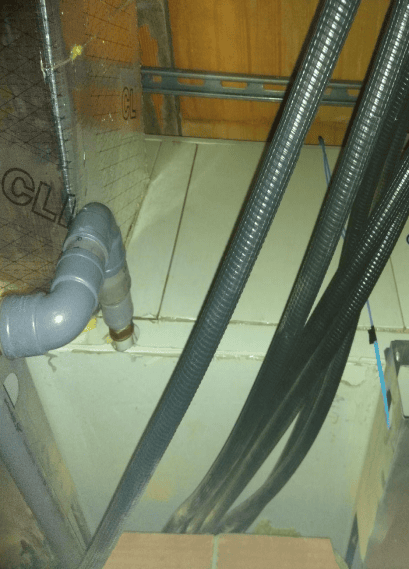

• Como dije antes las bombas de calor eran muy muy raro que te las encontraras, sin embargo habían acabado de abrir una oficina con una bomba de calor compacta instalada en un falso techo.

• A uno de mis compañero le habían pasado el aviso de que ésta oficina tenía problemas con el aire acondicionado en este caso con la calefacción dado que estábamos en enero, aproximadamente la semana después de las fiestas navideñas.

• Mi compañero que ya había estado allí me contó que, a los pocos minutos de que la pusieran en marcha se paraba y no volvía a arrancar.

•  Revisando los presostatos, nos damos cuenta, que el presostato de baja presión estaba disparado, es decir, ha desconectado la maniobra del equipo y es necesaria una comprobación de todo el sistema.

• Me sigue comentando que no detecta nada anormal, que procede a revisar el presostato de baja presión, (en este caso un presostato de rearme automático), después de realizar esta operación el equipo se pone en marcha.

• Esto se produce aproximadamente después de unos 240 segundos, pero a los veinte minutos vuelve a pararse por el mismo motivo.

• Le pregunto si tiene un diagnóstico de lo que está pasando en esa máquina y por qué cree eso.

• Me dice que cree que la cantidad de refrigerante es baja, en este caso era el R22, y que por eso desconecta el presostato de baja presión.

 GARANTÍA

• El equipo estaba en garantía, por lo tanto solicitamos que el instalador revise el equipo y lo deje reparado y en funcionamiento.

• Llamamos al instalador, una empresa con sede en Madrid, pero nos comentan que no van a ir a León a revisar ni a reparar ninguna máquina, que hagamos lo que queramos y que estamos autorizados a intervenir dicho equipo.

• Solicitamos autorización para intervenir la máquina a la compañía para la que trabajamos.

• Le comentamos que no nos hacemos responsables del los defectos de fabricación que pueda tener y que esta compañía tiene que hacer frente al coste de la reparación, sea cual sea.

• Nos dan la autorización y quedamos al día siguiente a las 8:00 de la mañana cuando entran los empleados para hacer un análisis a fondo del equipo y poder tener un diagnóstico.

COMIENZA LA OPERACIÓN

• Dia D a las 8:00 a.m., estamos a la puerta de la oficina, temperatura exterior -6.5º C.

• La oficina está a unos 10m del caudaloso río que pasa por el centro de la capital, solamente hay una carretera que va paralela al río, entre la oficina y este.

• Calculo que a esa hora la humedad relativa puede estar alrededor de 80%, doy este dato porque tiene relevancia en el diagnóstico, (cuanto más humedad relativa más hielo en el evaporador), por lo tanto, hay que tenerlo en cuenta.

• Una vez dentro desmontamos las placas de techo, que en este caso son desmontables.

• Abrimos las tapas de la máquina compacta colocada en el falso techo, y empezamos a tomar datos.

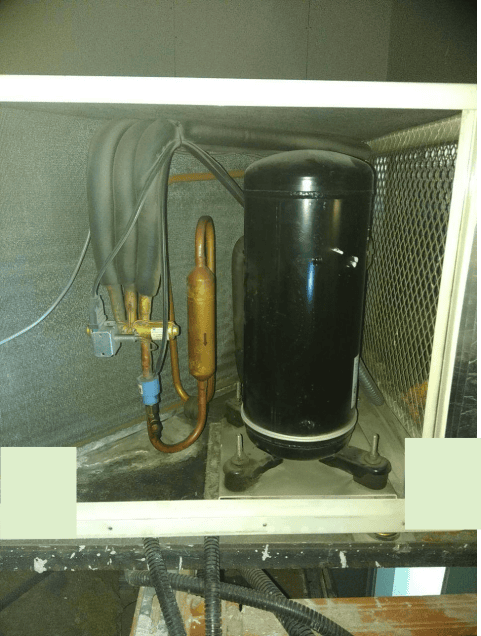

• Comprobamos consumos de ventiladores, consumo de compresor, presiones de alta y baja, temperatura de evaporación, temperatura de condensación.

• Tomamos temperatura de aire entrada al evaporador, temperatura de aire entrada al condensador, temperatura de aire salida del evaporador, temperatura de aire salida del condensador.

• Un dato importante que no podemos olvidar, abrimos las tapas para tener acceso al interior del equipo, instalar las sondas de medición y colocar los manómetros.

• Pero para hacer las comprobaciones las tapas tiene que estar siempre puestas o lo más parecido a eso.

• Me gustaría que sintieran la misma sensación que nosotros.

• Estamos helados de frío, no sentimos los dedos de las manos, recordad que la entrada de aire es a -6,5º C, los dedos se agarrotan y deciden ellos mismos no obedecer.

• Pero no os preocupéis porque en el siglo 21 estas sensaciones no tenéis que sufrirlas, es todo mucho más cómodo.

• Después de unos quince minutos nos damos cuenta mirando el manómetro de baja presión, que está a punto de dispararse el presostato de baja.

• Tenemos el evaporador lleno de hielo, un frío horrible, unas ganas de poder calentarnos un poquito, que no os lo podéis imaginar.

• Al final sucede lo que estaba previsto y vuelve a dispararse el presostato de baja, y no hemos podido hacer nada, ha estado varios días así.

• El caso es que los empleados de la oficina nos comentan que sobre la 13:00, p.m. hora local, el equipo comienza a funcionar perfectamente, y no falla hasta el día siguiente.

• Mi compañero insiste en que es necesario añadir refrigerante R22 y a esta hipótesis lo acompaña diciendo que es un síntoma normal de baja carga y por eso para por baja presión.

• La pregunta que le hago a él es la siguiente:

-Si tu hipótesis es que la baja carga de refrigerante hace que desconecte el presostato de baja, ¿por qué a medio día eso no sucede?.

• Además en esos momentos el funcionamiento es completamente normal con temperaturas normales de funcionamiento en condensador, evaporador, y compresor.

• Anterior a este había visto equipos compactos pero mucho más antiguos, algo que ahora desconocemos totalmente.

• No tenían válvulas de expansión, (llevaban capilares) ni temporizadores, ni electrónica, era todo eléctrico y mecánico, incluso algunos no tenían ni desescarche.

• Este no es el mismo caso, este equipo tenía válvulas de expansión, temporizadores, electrónica, desescarche por inversión de ciclo, bueno, algo espectacular para el momento.

• Después de aproximadamente una hora helados de frío, deseando por encima de todo calentarnos, negándome sacar la manos de los bolsillos, y sobre todo negándome a rellenar con más refrigerante la instalación.

• ( Siempre he sido muy exigente con el tema de refrigerantes, con su uso, su recuperación y la protección del medio ambiente) decidimos hacer un experimento con la válvula de expansión.

EL DESENLACE ESTÁ CERCA

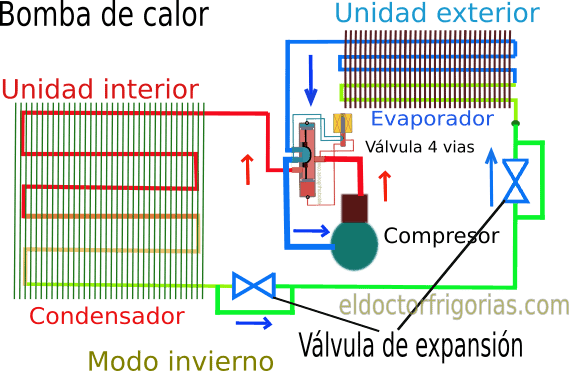

• En la válvula de expansión termostática que en ese modo de funcionamiento correspondía a la unidad exterior, es decir, el evaporador, giro media vuelta hacia la izquierda, (ya hemos visto como se hace).

• Ponemos en marcha el equipo, vamos comprobando temperaturas, entrada evaporador -6,1º C, más o menos como antes.

• Todo lo demás parecido, con una salvedad, la presión de evaporación un poquito mas alta, pero al cabo de media hora otra vez igual, desconectado presostato de baja presión.

• La aspiración del compresor estaba completamente congelada.

• Estábamos empezando a ponernos nerviosos.

• Mi compañero ya no tenía ninguna hipótesis para esto, nos podemos cargar el compresor.

• Esto tiene mala pinta, que venga el instalador y lo solucione, me decía el compañero.

• Gracias a mi insistencia, decidí girar a la izquierda otra media vuelta, total apertura de válvula 360º una vuelta completa.

• Ponemos otra vez el equipo en marcha.

• Comprobamos temperatura de entrada de aire al evaporador, estamos con aproximadamente -6º C, y serían alrededor de las 10:00 a.m. hora local, la presión empieza a bajar poquito a poquito.

• Pasamos de la media hora, estamos muy cerquita de un nuevo disparo del presostato de baja, la entrada de gas de aspiración está completamente congelada y parte del compresor también.

• Cuando estamos alrededor de los 40 minutos oímos la desconexión de la válvula de cuatro vías, la parada del ventilador del evaporador y nos damos cuenta de que está haciendo un desescarche.

• Miramos el evaporador y efectivamente está lleno de hielo que empieza a ser eliminado al hacer la inversión de ciclo.

DIAGNÓSTICO PRONÓSTICO Y VEREDICTO

• En ese momento le digo a mi compañero ¡hemos resuelto el problema! , es un problema de válvulas, ( de expansión) este equipo no va ha volver a fallar en una temporada y menos por esto.

Diagnóstico:

Válvula de expansión cierra demasiado por las temperaturas demasiado bajas.

Pronóstico:

Como hemos podido realizar una apertura de la válvula de expansión lo suficiente, para que en temperaturas extremas no dispare el presostato de baja antes del primer desescarche.

• Con esto conseguiremos un periodo muy largo de funcionamiento sin problemas.

Veredicto:

El veredicto como siempre digo, no lo damos nosotros, ni la empresa de mantenimiento ni la compañía que nos contratò, ni los trabajadores de la oficina.

• El veredicto lo da la máquina, por cómo fue instalada, como fue calculada y como fue ejecutada su instalación, y el cariño que le pongas cuando la reparas o la mantienes.

• En este caso estoy seguro de que estará funcionando muchos años, y así ha sido, hasta hace unos pocos años que ha desaparecido la oficina.

• Esto ha sido todo por hoy, un saludo para tod@s.
