♨️ El COP real de una bomba de calor

El COP real de una bomba de calor.

  • ¿Cual es el COP real de una bomba de calor?, nadie lo sabe, ¿alguien sabe si los equipos están funcionando bien, con un COP decente?



  • Todos los días, los frigoristas del equipo del doctor frigorías nos levantamos, desayunamos, puede que alguien no lo haga, nos vamos a nuestros puestos de trabajo y comenzamos una dura jornada.

TRABAJO DIARIO

Unos se levantan después de la 6 a.m. otros se levantan después de las 7 a.m. y otros a las 8 a.m.

  • Se nos pasan los días como si fueran horas, de lo entretenidos que estamos, hacemos reparaciones, realizamos instalaciones nuevas…

EL COP REAL DE UNA BOMBA DE CALOR

Chequeamos equipos de aire acondicionado, bombas de calor, aerotermias, geotermias.

Diariamente puede tocar cualquier cosa.

  • Cuando regresamos a casa, cada uno se dedica a lo que le parece, en mi caso, desconecto de la realidad y entro en el metaverso.

Enciendo la pantalla plana, pongo mi mente en modo virtual, y me dedico a navegar por los mundos de Yupi, leo artículos de periódicos de tirada nacional, que cuentan historias maravillosas de los equipos de calefacción de geotermia y aerotermia.

  • Miro las webs de los fabricantes de aire acondicionado, bombas de calor, etc, del mundo y me quedo fascinado.

¿Como pueden tener esos equipos tan maravillosos y nadie de nuestro equipo los conoce, como es posible esto?

El caso es que esas instalaciones que reparamos todos los días, tiene unas máquinas que en las chapas exteriores tienen rotulados las marcas de esos equipos, pero los rendimientos no se parecen en nada a los que ellos indican en sus folletos.

He estado mucho tiempo investigando este tema y creo que ya se cual es el problema.

PROBLEMAS DE VISIÓN

  • Mis ojos ven los números distorsionados, voy a poner un ejemplo.

Cuando ellos dicen: este equipo tiene un SCOP de 5,58 yo lo que veo es 2,28 y claro así no nos entendemos.

Lo que me pasa es que el 5 lo giro hacia arriba después lo acorto ligeramente y a continuación lo estiro en la curva y claro veo un 2.

  • No penséis que me pasa a mi solo, a todos mis compañeros frigoristas también le pasa, pero, a algunos de los profesores que he conocido, no le pasa, a los que escriben en los periódicos tampoco le pasa y muchas otras personas.

El otro día fui al médico para que me mirase los ojos porque yo tenía claro cual era el problema, independientemente de los nanorobots que me inyectaron hace unos meses, algo en mis ojos está fallando.

  • No estoy viendo lo que ve la mayoría, algo nos está pasando, lo tengo calor, es el refrigerante, nos está modificando genéticamente y claramente distorsiona mi visión y la de todos mis compañeros.

Voy a poner otro ejemplo, cuando un fabricante pone un SCOP de 6,1 nosotros vemos un 2,7, no se como es posible esto.

Cómo esto nos tiene traumatizados vamos a colocar algunos de los datos que sacamos de las máquinas que reparamos y los vamos a exponer al público en general y así igual nos pueden ayudar a entender este problema que tenemos.

EQUIPO DE AIRE ACONDICIONADO Y BOMBA DE CALOR MODELO PUHZ-RP100-VKA

  • COP = 3,41, esto es lo que marca la placa de la unidad interior.



Mitsubishi
COP de una unidad interior



  • En la unidad exterior pone COP 4,6, vamos a creernos más el de la unidad interior.

Vamos a ver los datos reales tomados de un equipo.

Tensión = 231V.

Consumo en amperios = 13,2A.

Caudal de aire en el cassette = 1050m3/h.

Tª entrada aire al cassette = 25,1ºC.

Tª salida aire al cassette = 43,1ºC.

Tª exterior 12,2ºC.

Ya tenemos toda la información para saber el COP o SCOP real instantáneo.

  • SCOP real instantaneo = 6357,96 / 2957,724 => SCOP = 2,14

No está nada mal tenemos un rendimiento del 214%, esto es más del doble que un calefactor.

Aún estamos muy lejos de lo que indica el fabricante.

Ahora vamos a ver un equipo compacto de un fabricante español.

EQUIPO AIRE ACONDICIONADO Y BOMBA DE CALOR MODELO FMH020SNM1M



Placa caracteristicas
Placa de características de un equipo compacto



No pone nada del COP ni nada parecido, vamos a averiguar que nos dan nuestros aparatos.

Análisis de datos
Datos recibidos de un análisis de funcionamiento



Aquí vemos el whatsapp que nos manda uno de nuestros compañeros.

Al ser trifásica el consumo por fase no es exacto, vamos a tomar la media de las tres fases.

Temperatura de impulsión 42,4ºC.

Tª de retorno 24,8ºC.

Tensión trifásica 402V.

Intensidad 17A.

Como no es inverter tenemos un caudal de 4036,05 m3/h.

SCOP real instantáneo = 20600/11822,82 => SCOP = 1,74

  • He sido benévolo considerando que nos está dando la potencia máxima, por lo tanto, nos estrega 20600 vatios.

El consumo es real y está por los 11822 vatios, podemos precisar más pero no vamos a tener una modificación sustantiva de SCOP.

Podemos tener un +, – 10% de variación en el SCOP, que no es nada significativo.

Seguimos con otro equipo.

EQUIPO DE AIRE ACONDICIONADO Y BOMBA DE CALOR MODELO ACBHA-1001

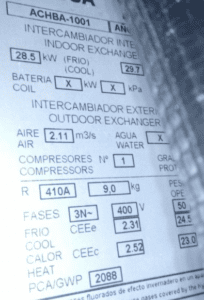

Placa de características
Placa de características
Equipo compacto
Placa de características



























Como veis, seguimos con un modelo trifásico, por lo tanto, hemos tomado un consumo medio de la red eléctrica.



Temperaturas y consumos
Datos de temperaturas y consumo eléctrico.



Aquí falta por añadir la temperatura exterior.

Temperatura exterior: 7,3ºC.

A parte de los datos de la imagen anterior hemos averiguado el caudal de aire.

  • Este equipo tampoco es inverter, el cual, nos da un caudal de aire de: 3976m3/h en la unidad interior, algo bajo comparado con los 7596m3/h de la unidad exterior.

Vamos a ser buenos chicos y considerar que nos da los 29700 vatios que pone la placa de características.



  • SCOP real instantáneo = 29700/16495,89 => SCOP = 1,80

Calculamos un posible error de los aparatos de medida de un +, – 10%, pero haciendo cálculos la variación del COP o SCOP no es significativa.

También podemos ver que la placa marca un rendimiento en calor que es de: 2,52.

Seguro que podéis imaginar que con el rendimiento que marca el equipo y el resultado que hemos obtenido, conseguir un COP instantáneo de 1,8 podemos considerarlo fabuloso.

El siguiente equipo es inverter de última generación pero no es de R32.

EQUIPO DE AIRE ACONDICIONADO Y BOMBA DE CALOR MODELO 38QHC018DS.



Equipo split
Equipo aire acondicionado split

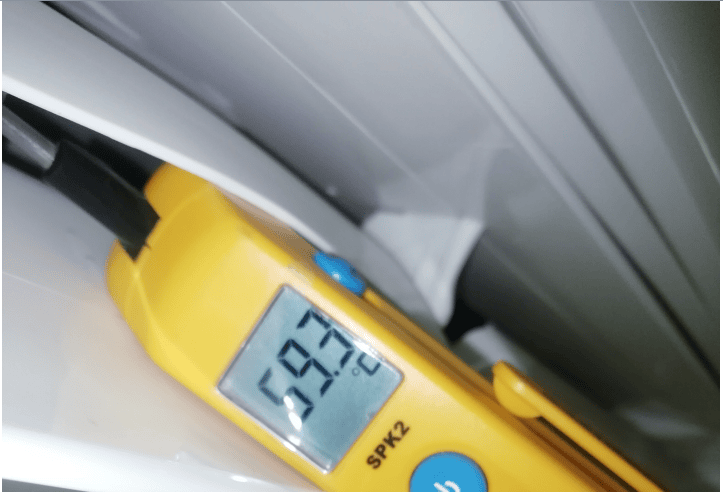

Impulsión 59,3ºC



Impulsión
Temperatura de impulsión split



  • Dios, no puede ser, una impulsión de casi 60ºC, algo está fallando, , no podemos seguir, no podemos averiguar el COP de este equipo, vamos a ver que pasa.

La mayor parte del condensador, en este caso, el split o unidad interior, intenta disipar los gases sobre-calentados, esto hace que no podemos conseguir una medida fiable del intercambio.

  • Entre otras cosas, tenemos un problema de temperatura de aire de retorno muy alta y un caudal insuficiente de aire, con lo cual, esto hace que suba la temperatura de los gases sobre-calentados y como consecuencia de esto subimos la presión de condensación.



  • Teniendo en cuenta que la temperatura crítica del R410 está en 71ºC, vemos que con una temperatura de salida de aire de 59,3ºC, podemos estar en una temperatura de condensación, sobre 67- 68ºC.

No hay ningún equipo que pueda sobrevivir en funcionamiento continuo en estas circunstancias, por lo tanto, este equipo va a tener que trabajar a mitad de potencia.

Así pues, en cuanto tengamos otro equipo inverter de última generación, averiguamos el COP o SCOP instantáneo y lo publicamos.

En el artículo de El SCOP de un split tipo cassette ya hablé de este problema.

REFLEXIÓN

La primera reflexión de hoy, tiene que ver con la bomba de calor, incluida la aerotermia, que, aunque el nombre suena muy bien es una bomba de calor aire agua básica.

Yo se que la mayoría pensáis que ¿como puede ser que todo el mundo diga que la bomba de calor de aerotermia es maravillosa y de repente unos tipos aquí en una web están poniendo todo en duda?

Para empezar nosotros creemos en la aerotermia, pero no somos tan triunfalistas en su funcionamiento.

Esta demostrado con datos reales que puede tener un rendimiento mayor del 300%, pero eso no significa que sea rentable sin más.

En primer lugar conseguir un rendimiento mayor del 300% en cualquier clima es muy complicado.

En segundo lugar, cambiar una instalación de gas natural o gasóleo sin más a una bomba de calor aerotérmica o cualquier sistema de bomba de calor sin hacer ningún otro cambio, puede que no sea tan rentable como puede parecer.

Estamos de acuerdo en que hay que dejar los sistemas de energía fósiles, sin lugar a dudas, pero es necesario realizar algunos cambios al pasarnos a la aerotermia.

Por ejemplo, si cambiamos nuestra caldera de gas natural y ponemos una bomba de calor aerotérmica, sin ningún otro cambio, dudo que tengamos algún ahorro y además el gasto en la instalación es muy grande.

Lo siento mucho por los que no conocen esta web, van a gastar mucho dinero que no les servirá para nada, bueno si, para sentirse verdes sin serlo.

PETICIÓN

Quiero pedirles algo, antes de instalar una aerotermia, les animo que se relejan.

Dediquen un poco de tiempo a la investigación, y si tiene dudas pueden consultarlo a quien les de más información real de este sistema, nosotros incluidos.

Es preferible invertir en criptomonedas, que tirar el dinero en realizar un cambio a una instalación de aerotermia sin tener los datos de ahorro totalmente claros.

  • De los 10000€ de media que tienen que gastar en una instalación de aerotermia, que no se van a ahorrar nada si no hacen las cosas bien, y normalmente no se hacen, en 10 años podéis tener el doble, el triple o vete a saber, pero por lo menos no habéis tirado el dinero.

Vuelvo a insistir con el refrán español:

Dime que potencia de aerotermia quieres poner y yo te digo que espesor de aislamiento necesitas.

Si a esto le añadimos la potencia térmica del sol y también la potencia de la radiación solar directa, más la potencia eléctrica que podemos obtener, trae como consecuencia un poder térmico brutal.

Pero, queridos amigos, para esto es necesario pensar en que pueda ser necesario añadir alguna idea al proyecto.

Por lo tanto, no solamente es un cambio simple.

Esto ha sido todo por hoy, un saludo para tod@s.
