Suelo radiante con aerotermia, tal vez has oído hablar de él, pero es mucho más complejo de lo que parece.
El suelo radiante puede ser un buen sistema de calefacción, no solo con aerotermia, también con gas natural, pellets o gasóleo, aunque estos últimos no los recomendamos.
Ahora está de moda la aerotermia, por lo tanto este artículo te puede servir para aprender un poco más de este sistema.
TIPOS DE SUELO RADIANTE
Contenido
Principalmente existen dos tipos de sistema de suelo radiante que son:
1-Suelo radiante de baja inercia.
2-Suelo radiante de alta inercia.
SUELO RADIANTE DE BAJA INERCIA
Este tipo de suelo se suele instalar sin recubrimiento prácticamente de los tubos de agua radiantes colocados en el suelo, es decir sin cemento y productos derivados para la buena transferencia térmica.
Se suelen utilizar unas piezas de aluminio con forma para situar las tuberías de agua en estos rebajes y a continuación se puede colocar una baldosa radiante y estaría listo el sistema.
SUELO RADIANTE DE ALTA INERCIA
Cuando se utiliza este tipo de suelo, por encima del aislamiento que cubre el suelo se colocan los tubos de agua y a continuación se cubren con una capa de cemento que puede variar entre unos pocos cm y hasta llegar a cerca de 10 cm.
Tiene que quedar claro que, cuanto menos cm de cemento tenga dicha capa, más se reduce la inercia térmica hasta un valor mínimo imprescindible.
SUELO RADIANTE CON AEROTERMIA
En este artículo voy a mostrar la temperatura de descarga de un equipo de aerotermia, que en este caso como es lógico coincide con el tiempo de funcionamiento del compresor durante un día completo.
Este suelo radiante con aerotermia tiene además agua caliente sanitaria (ACS).
Por lo tanto todo el tiempo de funcionamiento del equipo está distribuido entre calentar el suelo y el ACS.
Estos registros de temperatura son de una instalación realizada hace unos 10 años.
He elegido al azar un día, este día es exactamente el 29-01-2014.
EL TERMOSTATO
El termostato en aquel momento estaba configurado aproximadamente como el de la imagen siguiente.
Como podéis ver en la parte izquierda del mismo, temperatura máxima de configuración para el interior 20.5 º C.
Por debajo está la temperatura mínima, que corresponde a 18.5 º C.
En este caso en particular la temperatura ambiente es de 21 º C.
LAS GRÁFICAS
Antes de mostraros la primera gráfica, quiero aclarar unas cositas.
Cada día del invierno del año 2013-2014 desde que se puso la calefacción a funcionar hasta que se quitó tengo registros de temperatura, en total 10 sondas, con 1134 muestras por día de cada sonda.
Como esta cantidad de muestras es una barbaridad para ver en un gráfico, así que, he reducido cada muestra a un periodo de 10 minutos aproximadamente.

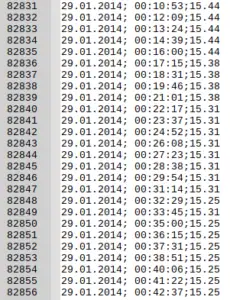

Todas las muestras de las sondas están en texto plano, el problema es que de esta manera es muy difícil interpretar los resultados, por lo tanto, he pasado todo a gráficos más visuales y bonitos.
TEMPERATURA DE DESCARGA AEROTERMIA

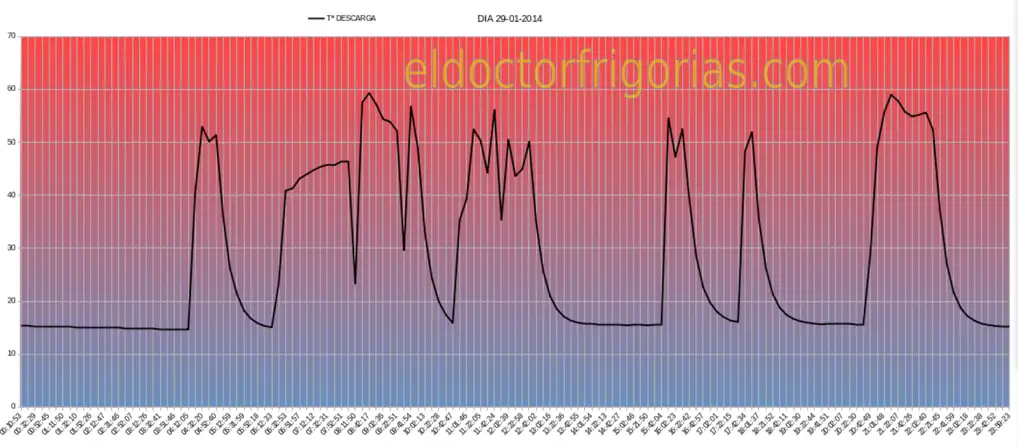

A continuación vamos a ver la gráfica de temperatura de descarga del equipo de aerotermia durante el día elegido, que es el 29 de enero de 2014.
Es muy fácil entenderlo, a la izquierda del todo la temperatura de la sonda entre 0 y 70 º C.
Abajo de izquierda a derecha las horas de la muestra cada 10 minutos.
Como es lógico con esto podemos saber el tiempo de funcionamiento del equipo, es decir del compresor.
Recordar que la instalación es de ACS y calefacción.
TEMPERATURA INTERIOR DE LA CASA

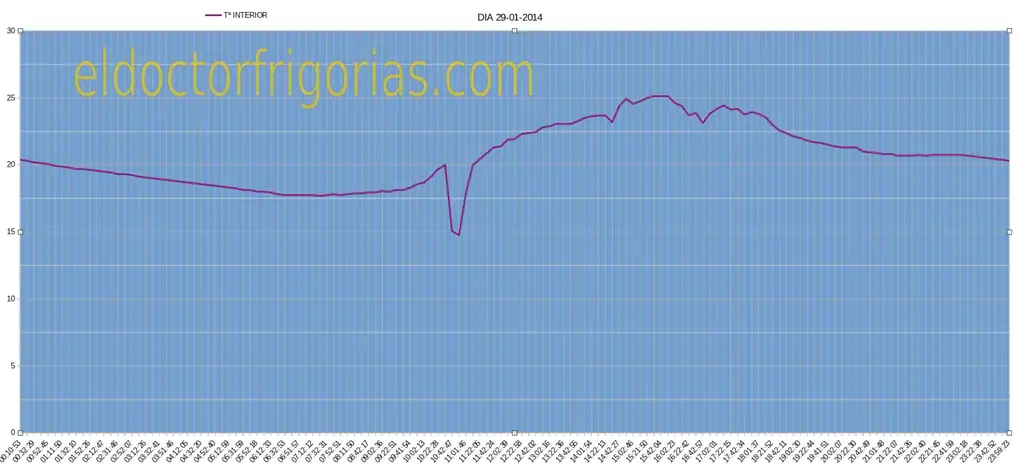

Anteriormente te contaba que tenía los datos de varias sondas de temperatura de todo un invierno, bueno pues a continuación podéis ver la temperatura interior del día 29-01-2014.
El funcionamiento es como el anterior, a la izquierda en vertical la temperatura entre 0 y 30 º C.
De izquierda a derecha las muestras de 24 horas, pero tomadas cada 10 minutos.
Como podéis ver la diferencia que hay entre el máximo y el mínimo es de aproximadamente 8 º C.
¿Por que sucede esto?
Esto es el resultado de la dificultad de controlar la inercia térmica del suelo con suficiente precisión.
Normalmente los que más saben de esto son los periodistas y los estudiosos reputados de algunas compañías comerciales y de internet, el caso es que esto no lo cuentan, no se porque. (Estoy tirando de la ironía).
Tal vez naden en la estulticia, no lo se, tal vez.
Respecto al pico que se ve con una vertical rápida hacia abajo sobre las 11:00, puede que echándole un poco de imaginación le encuentres el significado.
En este caso es el sistema automatizado de ventilación de la casa, que automáticamente abre la ventana y la deja abierta unos minutos, para después volver a cerrarla. (Otro poco de ironía, es la dueña que la abre y después de unos minutos la cierra con su mano).
GRÁFICO CON LAS DOS SONDAS

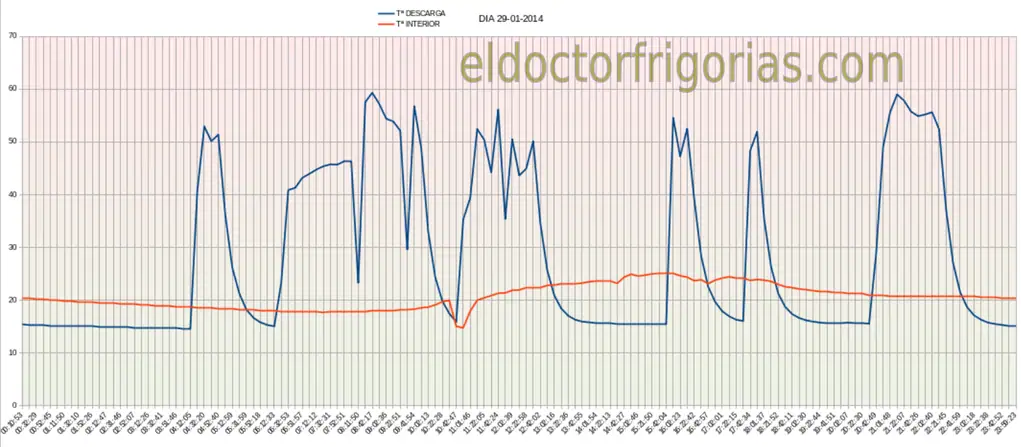

Para que se vea todo mucho mejor, lo siguiente van a ser las dos sondas en una gráfica en la que se puede comparar con precisión todo lo que pasa en 24h de un día de enero.

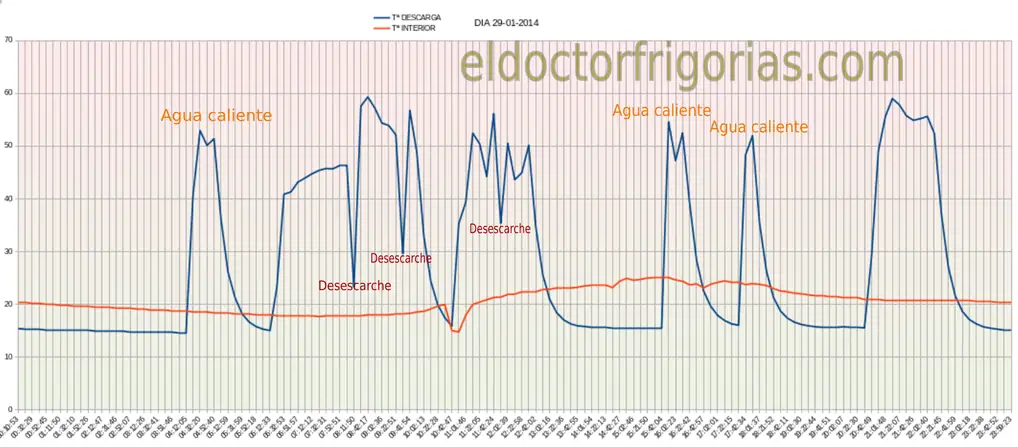

Creo que no hace falta explicar nada sobre la temperatura interior, sin embargo voy a explicar con otra imagen lo que pasa con la temperatura de descarga.
En la imagen anterior hay dos figuras que se pueden apreciar con mucha claridad en algunas partes del gráfico.
Por un lado está la figura del agua caliente sanitaria fuera de la zona principal de calefacción, sin embargo dentro de esta es mas difícil de apreciar cuando esta calentando el ACS.
Por otro lado están los picos verticales y rápidos hacia abajo que indican un desescarche.
TEMPERATURA EXTERIOR
No voy a poner más gráficas que ya está bien, pero para que compruebes la temperatura exterior, te dejo los valores de la temperatura exterior con el valor máximo y mínimo.
REFLEXIÓN
Los datos matan relatos, por lo tanto, poco tengo que añadir.
El suelo radiante es un buen sistema de calefacción, se puede utilizar con combustibles fósiles o con aerotermia.
Nosotros recomendamos dejar de utilizar combustibles fósiles, aunque también es cierto que se pueden utilizar otros sistemas de calefacción mucho mas respetuosos con el medio ambiente sin utilizar la aerotermia.
También es cierto, que si tu deseo es el suelo radiante, puede que lo mejor sea la aerotermia pero bien ejecutada.
Es posible que el ACS con suelo radiante estropee el conjunto, tal vez.
Esto ha sido todo por hoy, un saludo para tod@s.
