UNA BOMBA DE CALOR Y UNA CAMISA



  • Comenc茅 como frigorista en Espa帽a, en la comunidad aut贸noma de Andaluc铆a.



  • Realizamos instalaciones de: aire acondicionado, refrigeraci贸n, congelaci贸n, el茅ctricas, y todo tipo de reparaciones de las mismas.



  • 脡ramos instaladores para empresas privadas y tambi茅n lo hac铆amos para la Armada Espa帽ola.



  • Todos los buques de guerra que ten铆a la Armada Espa帽ola por la zona del puerto de Rota, La Carraca en Cadiz etc, nos encarg谩bamos del mantenimiento y reparaci贸n de todos sus sistemas de refrigeraci贸n y aire acondicionado.



  • Al cabo de unos meses consegu铆 un poco de experiencia en reparaci贸n de equipos frigor铆ficos en barcos.



  • En estos casos eran barcos con patente americana y con sistemas frigor铆ficos americanos, como equipos trif谩sicos de 440V y 60 hertzios.



  • Al principio esto llama un poco la atenci贸n porque aqu铆 en Espa帽a la tensi贸n trif谩sica es de 400V y 50H a d铆a de hoy, aunque, en aquel momento la tensi贸n nominal eran 380V.



  • La placa de caracter铆sticas es lo 煤nico que es diferente.



  • Ya os contar茅 una experiencia en el buque de la Armada Espa帽ola que se llama Juan Sebasti谩n Elcano, ten铆a m谩quinas muy interesantes, pero bueno eso ser谩 para otro momento.



  • Esto viene a colaci贸n, porque all铆 descubr铆 un equipo americano que me sirvi贸 de experiencia para unas reparaciones que ahora en breve os describir茅.



  • Era un equipo americano, 440V y 60 hertzios y de unas 3,5 TON, (tonelada de refrigeraci贸n, sistema de medici贸n muy utilizado en EEUU) viene a ser unas 10500 frigor铆as.



  • Esto se produjo en el portaaviones D茅dalo, mejor dicho el portahelic贸pteros D茅dalo, (aunque muchos le llamaban portaaviones), un equipo que si mal no recuerdo era el que daba servicio a una zona privada del Almirante.



  • El diagn贸stico era que el motor estaba averiado, bobinas en cortocircuito, lo que vulgarmente se llama motor quemado.



  • Me quede con el modelo marca etc y lo estuve investigando, y ah铆 qued贸 todo.



  • Despu茅s de unos d铆as me enviaron un motocompresor nuevo.



  • Fu铆 retir茅 el viejo hice todo el protocolo de limpieza correspondiente



  • Instal茅 el nuevo y lo puse en marcha, se lo comuniqu茅 al sargento responsable de instalaciones, este se lo comunic贸 al teniente, y aqu铆 se acab贸 todo mi trabajo.



VIVIENDA CON PROBLEMAS CON LA BOMBA DE CALOR



  • En 1994 sobre mediados de enero o algo m谩s, trabajaba en una compa帽铆a de refrigeraci贸n (toc谩bamos un poco de aire acondicionado) por la zona de Asturias, Le贸n, Valladolid, Zamora etc.



  • Un d铆a por la ma帽ana me dice el gerente que si me atrevo a reparar un equipo de aire acondicionado en una casa.



  • Evidentemente le digo que si, es lo que he estudiado y es entre otras cosas a lo que quiero dedicarme.



  • Bueno pues me voy a un peque帽a ciudad cerca de Le贸n capital, d贸nde est谩 el equipo.



  • Cuando me voy acercando con la direcci贸n que me han dado, veo una peque帽a urbanizaci贸n.



  • 聽Hay muchas edificaciones que a simple vista parec铆an peque帽as casas de varias plantas, todas ellas independientes, una urbanizaci贸n muy bonita.



  • 聽Las construcciones son de planta baja m谩s dos plantas y creo recordar que son un piso por planta, una preciosidad.



  • Llego a la direcci贸n que tengo en un papel, llamo a la puerta, y me atiende una se帽ora encantadora, de mediana edad, de unos 40 a帽os.



  • Yo era un chico de veintipocos a帽os.



  • La saludo 隆 hola buenos d铆as ! 驴 qu茅 tal est谩 ? 驴me han dicho que tiene problemas con la calefacci贸n?.



  • Pues mire, me contest贸 ella, tenemos un problema con este tipo de calefacci贸n, no sabemos lo que pasa, pero nadie quiere ayudarnos.



  • Nos dijeron que estos pisos ten铆an aire acondicionado y calefacci贸n en invierno, que eran unos pisos de lujo, pero estamos viendo que esto no va muy bien.



  • Todos los vecinos se quejan en este sentido, mire a ver si usted puede hacer algo, los instaladores se han ido y ya nadie nos hace caso.

聽-Muy bien har茅 lo que pueda, le contest茅, en mi cabeza estaba pensando, madre m铆a d贸nde me he metido.





  • La se帽ora me ense帽a d贸nde est谩 el equipo, y yo comienzo la observaci贸n.



  • El equipo est谩 en una terracita y en cada piso esa terracita tiene una orientaci贸n distinta, esto en el fondo es importante pero yo en aquel momento no era consciente de esa importancia.



DESCRIPCI脫N DE LA BOMBA DE CALOR

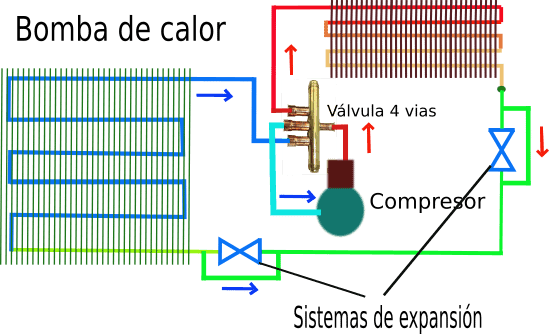

El esquema simplificado ser铆a el siguiente:





 Bomba de calor
Esquema bomba de calor con capilares





  • Es un equipo split, la unidad exterior es una marca americana, pero ten铆a una submarca que pod铆a dar a entender que ten铆a algo de Espa帽a.



  • Es monof谩sica evidentemente.



  • La potencia es de unos 7 kw, cerca de 2,3 TON, es el control es totalmente el茅ctrico, no hay electr贸nica.



  • En aquel momento la electr贸nica no estaba muy estandarizada.



  • La unidad interior es un equipo de falso techo de bajo perfil, lo que se llama ahora baja silueta, de unos 28 cm de altura, evidentemente la distribuci贸n era por conductos.



  • La expansi贸n es por tubo capilar, en los dos modos de funcionamiento, antiguamente era el sistema m谩s habitual en equipos peque帽os y en algunos grandes.





Unidad interior o split de baja silueta
Evaporador baja silueta





  • Lo primero que hago es poner el puente manometros, el refrigerante era R22, que es el que se utilizaba en aquella 茅poca para aire acondicionado.



  • Por si no lo sab茅is en la provincia de Le贸n en enero se producen unas heladas espectaculares, ese d铆a hab铆a – 4,8潞 C temperatura normal a primera hora de la ma帽ana en esa latitud.



  • Despu茅s de analizar las mediciones del puente man贸metros y las temperatura de funcionamiento del equipo.



  • Me quedo reflexionando sobre el aire acondicionado en las viviendas, no veo nada raro a simple vista, parece todo normal pero la casa no pasa de 16潞 C.



  • Decido mirar el compresor, tocarlo, comprobar el modelo, y me dio cuenta de que es muy parecido al que cambi茅 en el D茅dalo, pero, monof谩sico y 50 hertzios.

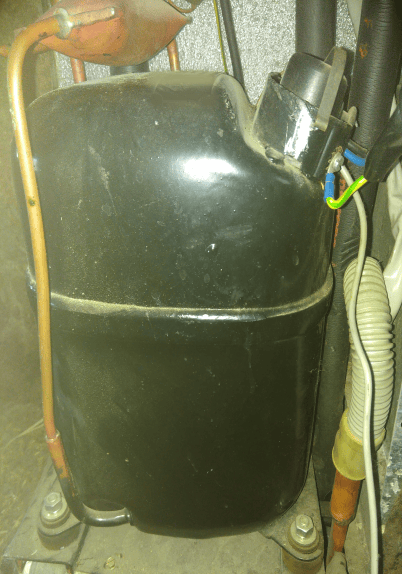

Compresor monof谩sico de bomba de calor
Compresor herm茅tico split





  • Era un compresor americano, un poquito m谩s peque帽o, pero por dentro pens茅 que pod铆a ser muy parecido al que hab铆a cambiado en el D茅dalo.



  • Me hab铆a estudiado todo sobre el compresor, por lo tanto, estaba al d铆a en cuanto a compresores herm茅ticos de pist贸n de esa marca.



  • Entonces se me ocurri贸 una cosa, voy a forzar un poco la instalaci贸n e intentar absorber聽calor de todas partes, incluido del interior donde est谩 el compresor.



  • Todos sab茅is que una cosa es la teor铆a y otra la pr谩ctica, a veces es necesario recordar la teor铆a para llevar la pr谩ctica hasta el l铆mite, y comprobar que tiene de cierto y que tiene de falso esa teor铆a.



PROCEDIMIENTO DE LA ACTUACI脫N



  • En mi af谩n de superaci贸n, me propuse mejorar el rendimiento de esa instalaci贸n, y me puse manos a la obra.

1潞- Comprobar consumo del compresor, estaba por debajo del l铆mite de la placa.

2潞- Recalentamiento del evaporador, podemos reducirlo, estamos en la unidad exterior, pero tenemos que tener en cuenta que estamos funcionando en bomba de calor.

3潞- Con el subenfriamiento podemos hacer poca cosa, estamos calentando una casa y queremos que la condensaci贸n sea lo m谩s alta posible.



  • La temperatura de salida de aire era de unos 36潞C en la unidad interior, y el retorno de techo ten铆a unos 24潞 C.



  • Bueno pues, empiezo con la teor铆a, y 驴 que dice la teor铆a ?, si reduzco el recalentamiento mejoro el rendimiento, pues vamos al tajo.



  • Pongo el term贸metro en la aspiraci贸n, cojo la botella de R22, y comienzo suavemente a inyectar聽lo que yo llamo chupitos de refrigerante, un chupito, dos chupitos, tres chupitos, paro y analizo.



  • Empiezo a tener hielo en la aspiraci贸n, pero seg煤n la presi贸n y la temperatura de momento todav铆a hay recalentamiento, puedo seguir, la temperatura de salida de aire en el interior est谩 ahora en 38,5潞 C.



  • Sigo inyectando chupitos, otro chupito, otro m谩s y otro m谩s, paro y vuelvo a analizar, temperatura salida de aire interior 40,4潞C aspiraci贸n congelada.



  • Yo tambien estoy congelado, porque hay una helada impresionante, el compresor empieza a tener hielo en toda la zona donde est谩 el tubo de aspiraci贸n.



  • Entro a la casa para calentarme un poco y pensar, con las manos y los pies helados ya no soy capaz de pensar con claridad.



  • Mi mente solamente me dice calientate, calientate, espera un poco y calientate, de lo contrario te tendr谩n que amputar alguna extremidad.



  • Despu茅s de unos minutos de calentamiento dentro de la casa que aprovech茅 para seguir analizando lo que pasaba en el interior, vuelvo a salir a la terracita.



  • Cuando veo el compresor casi me da un parraque (expresi贸n leonesa muy utilizada por la zona) el compresor tiene todo el lateral por donde entra el tubo de aspiraci贸n completamente congelado.



  • Reflexiono unos segundos, y me digo, todav铆a no he llegado al l铆mite.



  • Aproximadamente ten铆a medio grado de recalentamiento en el tubo de aspiraci贸n del compresor, el cual decid铆 eliminar, inyectando un par de chupitos m谩s.



  • Espero unos minutos, compruebo temperatura de salida de aire, en el interior leo 42,1潞C estoy en el limite limite del compresor, este parece un cubito de hielo, compruebo consumo y estoy a unos 250 miliamperios de llegar a l铆mite m谩ximo.



  • El term贸metro de la aspiraci贸n me dice que ya no tengo recalentamiento externo, solo puede haber algo pero est谩 dentro del compresor, si esto no sale bien, el compresor no va a tener una muerte digna.



  • Vuelvo a entrar dentro de la casa para volver a calentarme y pensar, de momento l铆quido a la v谩lvula de aspiraci贸n del compresor no ha llegado.



  • El funcionamiento es correcto, pero ahora la pregunta es 驴 c贸mo puedo absorber m谩s calor para poder expulsarlo dentro de la casa ?.



  • Pues se me ocurre una idea muy rara, los compresores est谩n calientes, por el motor el茅ctrico, los pistones est谩n calientes por el rozamiento.



  • Al motor el茅ctrico le estoy robando ya todo el calor que puedo, por que est谩 en la parte alta por donde entra el refrigerante, pues lo 煤nico que puedo hacer es robar el calor de la camisa del pist贸n.



  • C贸mo sab铆a c贸mo聽estaban fabricados esos compresores, el refrigerante l铆quido que pudiese llegar se evaporar谩聽robando el calor primero del motor el茅ctrico y despu茅s de todo el cuerpo del compresor donde est谩 la camisa.



  • Por favor no hag谩is esto si no ten茅is聽claro lo que est谩is聽haciendo, es muy peligroso para la vida de un compresor.



  • As铆 lo hago, un chupito m谩s y paro, llego a la temperatura de 42,4潞 C, el compresor sigue funcionando, hay bastante hielo en el evaporador.



  • Tiene que hacer pronto un desescarche y despu茅s mejorar谩 el funcionamiento, pero en este momento estoy al l铆mite absoluto y me digo a mi mismo.



  • Se acab贸 no sigo, esto es todo lo que puedo hacer, la casa a subido a 18.3潞 C, no es posible hacer nada m谩s.



  • Han hecho un mal c谩lculo de potencia y una mala instalaci贸n para bomba de calor, yo no hago milagros, de momento.



UNIDAD DE BOMBA DE CALOR EN EL EXTERIOR

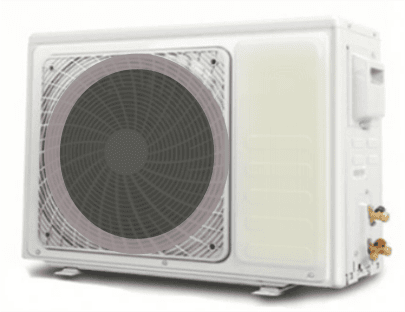

Unidad exterior de una bomba de calor
Unidad exterior split





  • Creo que menos la v谩lvula de descarga del compresor todos los dem谩s componentes est谩n tiesos de fr铆o.



  • El cuerpo y la camisa del compresor tienen que estar congelados, me preocupa el aceite.



  • Pero como solo son unos tres metros de tuber铆as, el aceite puede que se vaya a la instalaci贸n, pero estar谩 continuamente entrando de vuelta, no se puede perder.



  • Problema resuelto, recojo todo, le hago la factura a la clienta y sigo con otras asistencias.



  • Ahora viene lo m谩s gracioso de todo, al d铆a siguiente por la ma帽ana voy a la oficina y la persona de administraci贸n me dice que el gerente quiere hablar conmigo, que espere un poco antes de salir a realizar asistencias en refrigeraci贸n.



  • Recordad que en esos momentos los tel茅fonos m贸viles no estaban de moda.



  • A los pocos minutos llega el gerente y me dice, 隆entra en la oficina y si茅ntate por favor!.



  • Para empezar esto era una cosa muy rara, nunca me hab铆a dicho eso, me empezaron a temblar las piernas, bueno ya sab茅is son cosas que no suelen pasar muy amenudo.



  • Yo ya no sab铆a qu茅 hacer, pensando para mi me dije, 隆creo que la he liado muy gorda, no ten铆a que haber saltado desde tan alto, bueno que vamos a hacer, hay que afrontarlo con dignidad!.



  • El gerente me pregunta, 驴la urbanizaci贸n donde fuistes ayer es muy grande, tiene muchos equipos de aire acondicionado?.



  • Yo todo preocupado le pregunt贸: 驴Ha pasado algo, ha habido quejas de mi trabajo?.

-A lo que me responde:

-No, pero no me est谩s contestando a lo que te pregunto.

– Calculo que pueden ser 20 o 30 no tengo ni idea no he contado las casas de la urbanizaci贸n, le contesto yo.



-Bueno no s茅 lo que habr谩s hecho ayer por all铆 pero, vete prepar谩ndote por que ha llamado ya media urbanizaci贸n.

– Hay que revisar todos los equipos de aire acondicionado.



Pero han insistido todos en un tema un poco curioso, todos nos dicen los mismo, sino vas tu no quieren que vaya nadie.



  • Menudo la que he preparado me dije a mi mismo, voy a estar m谩s de un mes seguido en la urbanizaci贸n enfriando camisas, menudo aburrimiento.



PREPARANDO EL DIAGN脫STICO



  • No soy m茅dico pero me gusta pensar como ellos, y llevo a帽os utilizando algunos de sus m茅todos, los cuales son los siguientes:

Diagn贸stico:

1- Fallo de c谩lculo de frigor铆as, hoy por hoy normalmente se habla en KW en Espa帽a.

BTUs en algunos pa铆ses de Am茅rica del Sur y TON (toneladas de refrigeraci贸n en EEUU).

2- Fallo de dise帽o y ejecuci贸n de la instalaci贸n.



Pron贸stico:

Se pod铆a haber hecho otras cosas, como por ejemplo poner resistencias de apoyo, pero, aumentaremos el consumo y no evitar铆amos la estratificaci贸n.

El pron贸stico no es bueno, estas casas necesitan una revisi贸n en profundidad del sistema de calefacci贸n.

Estoy convencido que estos equipos tal y como los he dejado, no van a aguantar muchos a帽os, por lo tanto, el pron贸stico no es bueno.

Pero tambi茅n estoy bastante seguro de que nadie, ning煤n vecino de esa urbanizaci贸n pondr谩 un sistema de bomba de calor otra vez.



Veredicto:

Estas instalaciones tiene muy mala soluci贸n, sobre todo cuando se hacen mal, los veredictos los dan las m谩quinas no los frigoristas.

Pero soy pesimista, van a tener una duraci贸n muy corta esos compresores, puede que lleguen a los 4 a帽os.

Los propietarios cambiar谩n todos a otros sistemas de calefacci贸n, de hecho algunos vecinos ya lo tienen decidido.

REFLEXI脫N



  • Como reflexi贸n sobre este tema, quiero comentaros algo, hice todo lo que estaba en mi mano para ayudar a todas esas personas.



  • Las casas siguen all铆 y no queda nadie con calefacci贸n con bomba de calor, hoy por hoy estoy convencido de que es uno de los sistemas m谩s ecol贸gicos, incluso puede ser el que m谩s.



  • No paro de ver instalaciones mal calculadas y mal instaladas.



  • El problema siempre acaba teni茅ndolo el frigorista, si se preguntan el por qu茅, la respuesta es muy clara.



  • Dise帽ar dise帽a cualquiera, instalar instala cualquiera, pero cuando eso no funciona, hay pocos de den la soluci贸n correcta, llevo toda la vida tapando los errores de otros.



  • Esto ha sido todo por hoy, un saludo para tod@s.
