↖️☀️ Condensadores

EL CONDENSADOR

• El condensador es un intercambiador de calor similar al evaporador.

• En el condensador se expulsa el calor que hemos absorbido en el
  evaporador, más el calor del compresor.

• Ese calor está en el refrigerante forma de vapor a alta temperatura y alta presión y se elimina por el
  cambio de estado de vapor a líquido.

• La única diferencia con los evaporadores es que los materiales de construcción tiene que ser un poco más robustos porque tiene que aguantar presiones mas elevadas y algún pequeño detalle más.

         TIPOS DE CONDENSADORES

• ♣CONDENSADORES DE TIRO FORZADO.

Son todos los que tienen ventilador, existen infinidad de formas y tamaños de este tipo.

• ♣CONDENSADORES COAXIALES.

Son exactamente igual a los evaporadores,se utilizan para eliminar calor a través de líquidos, normalmente agua o glicol.

• ♣CONDENSADORES DE PLACAS.

Son como los evaporadores, pero tiene que aguantar presiones más elevadas. Están formadas por placas muy finas soldadas unas a otras, normalmente de acero, con dos circuitos independientes, uno para el refrigerante y el otro para el agua.

• ♣CONDENSADORES INUNDADOS O MULTITUBULARES.

• Al igual que los evaporadores son muy parecidos, excepto que los materiales son más robustos.

• Por ejemplo, en los barcos se utilizan estos y como condensan con agua de mar, es decir, agua salada, se tienen que construir con materiales especiales para soportar la corrosión, pero, por otro lado, la condensación por agua les hace especialmente buenos en rendimientos, con unos subenfriamientos espectaculares.

•  A estos condensadores se les puede
  limpiar el circuito de agua fácilmente desmontando las tapas laterales.

• ♣CONDENSADORES DE INMERSIÓN.

• Técnicamente utilizan el mismo  sistema que los inundados, pero la finalidad de estos está más destinada a calentar líquidos aprovechando el calor de la evaporación y compresión.

• Cuando se utilizan este tipo de condensadores, es necesario usar un sistema muy preciso del control de condensación.

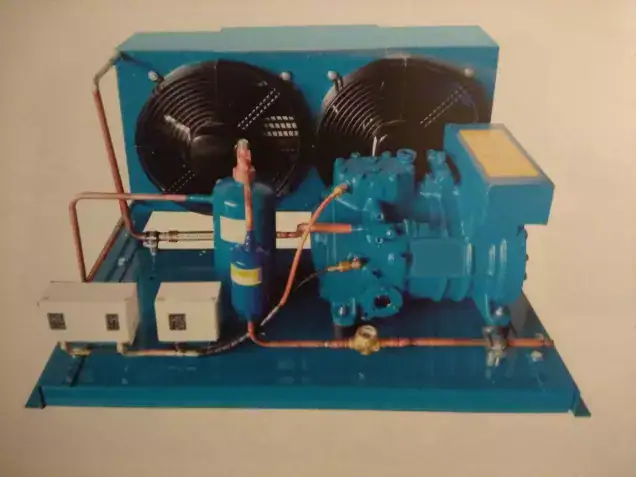

• Continuando en el apartado de condensadores existen en le mercado los condensadores con el compresor en un conjunto, al cual se le llama “unidad condensadora”.


• Es muy habitual cuando se hace la selección de un condensador, seleccionar la unidad condensadora completa, esta viene montada en una estructura con su compresor, condensador, recipiente de líquido y otros accesorios que permiten tener
  todo a la vista concentrado en un espacio bastante reducido.

• Hay muchísimas más referencias en los catálogos para vender unidades condensadoras completas que de condensadores por separado.

• También existen unidades autónomas compactas que  están formadas por todo lo necesario para funcionar, es decir, tienen todos los componentes necesarios para trabajar de forma independiente sin añadir ninguna pieza al equipo.

• Solamente necesitan alimentación eléctrica y el fluido a enfriar o calentar, en aire acondicionado se utiliza mucho el agua como fluido secundario.

• Últimamente se están estandarizando muchos equipos autónomos compactos para cámaras pequeñas y de mediana potencia,que utilizan como fluido secundario el aire, es muy cómodo montar la cámara montar el equipo y poner todo a funcionar sin tener que hacer nada más, y sobre todo no tienes que calcular nada de nada, porque te venden la cámara de paneles y el equipo autónomo completo.

• Relación de temperatura entre la temperatura de condensación del refrigerante y el fluido secundario.

1- En el caso de el agua la temperatura de condensación debería de estar entre 5 y 7 ºC por encima de la salida de ésta, pero esto es completamente regulable con una válvula presostática de condensación.

2- En el caso del aire la temperatura de condensación debería de estar entre 12 y 18 ºC por encima de la entrada de aire al condensador.

CÁLCULO DE CONDENSADORES

La fórmula es la misma que para los evaporadores.

Q = K*A*DT

Q = cantidad de calor en Kcal/h o en W o en kw.

K = coeficiente global de transferencia medido en “ kcal/h*m2* ºC”

También puede ir en Watios o en Kilovatios.

A = Área total de intercambio en m2 ( metros cuadrados )

DT = diferencia media logarítmica.

Te = Temperatura entrada del aire.

Tt = Temperatura del refrigerante en el evaporador.

Ts = Temperatura salida del aire.

Ln = Logaritmo natural o neperiano.

• Las recomendaciones son las mismas que para el cálculo de evaporadores, pero además, tenemos una ventaja y es que podemos seleccionar unidades condensadoras o equipos autónomos completos sin tener que preocuparnos por potencias frigoríficas, piezas, componentes, y el montaje de todo el sistema frigorífico etc.

• Es la hora de la reflexión:

• No se por qué motivo siempre tengo problemas con los condensadores, llega el verano y casi todos los sistemas frigoríficos se disparan por presostato de alta presión, si queréis tener un verano tranquilo ser generosos con los condensadores cuando tengáis que hacer la selección.

• Ha sido todo por hoy. Saludos para tod@s.
