El termostato es más importante de lo que parece, sin embargo no es el principal sistema de control de un sistema frigorífico estándar ya sea de refrigeración o aire acondicionado.
Por otro lado se que su uso es el más extendido.
Existen muchos tipos de termostatos y muchas maneras de controlar estos sistemas.
Estoy hablando desde un frigorífico como sistema de refrigeración a una cámara frigorífica de CO2.
De igual manera, el termostato se utiliza para el control de un equipo de aire acondicionado, bomba de calor o un complejo de edificios climatizados.
TIPOS DE TERMOSTATOS
Contenido
El Termostato mecánico
En el siglo XX era el más famoso y el más utilizado, pero una vez que entramos en el siglo XXI ha sido desplazado por el termostato electrónico o digital en todas sus variantes.
Como frigorista en activo en los dos siglos, he tenido que pelear con todos los tipos conocidos y un poco más desconocidos.
Dentro de los termostatos mecánicos en general he utilizado bastantes clases.
Termostatos serie k de Ranco
Por un lado están los típicos de los arcones congeladores y frigoríficos básicos y por otro los utilizados en cámaras de conservación y congelados.
Para pequeños equipos frigoríficos como neveras, botelleros arcones congeladores etc.
-Diferencial fijo
-Conexiones Faston
-Potencias de los contactos de 6(6)A hasta 16(16)A
-Diferentes tipos de sensores
-Escala de regulación variable según código .
-Punto de intervención fijo o regulable .
-Diferente funcionamiento según modelo, para cubrir
una amplia gama en el sector de la refrigeración .
-Capilar recto, en espiral o con bulbo.
Se utilizan en fabricadores de hielo, equipos de aire acondicionado de ventana, muebles frigoríficos etc.
Termostato serie V de Ranco
-Diferencial fijo .
-Capilar recto .
-Escala de regulación variable según modelo.
-Potencias de los contactos 6 (6) hasta 16 (16)A
-Conexiones Fastón.
Se utilizan en frigoríficos de una puerta, de dos puertas congeladores, conservación de helados, enfriadores de botellas etc.
Termostatos de calibración fija
-Serie de termostatos de tarado fijo, interruptor simple de apertura por subida de temperatura.
-Se denominan de seguridad positiva porque la ruptura del capilar provoca la apertura definitiva del contacto.
Series disponibles
-LO con rearme automático
-LM con rearme manual
Contactos disponibles
-SPST (Unipolar, unidireccional)
-DPST (Bipolar , unidireccional)
Termostato aplicaciones comerciales
-Caja IP44 o IP66 (O52) bajo pedido .
-Todos los modelos con relé conmutado, que permite
abrir o cerrar cuando aumenta o baja la temperatura.
-Punto de regulación y diferencial fijo o regulable.
-Posibilidad extraer la tapa sin tocar la regulación .
-Algunos módulos disponen de pulsador de Stop que permite parar
la instalación sin variar la regulación.
-Potencia de contactos 250V 50Hz 16(16)A.
Para cámaras frigoríficas generalmente.
El Termostato electromecánico
-El termostato automáticamente abre (versión calor) o cierra (versión frío) el contacto principal cuando la sonda remota de bulbo alcanza el valor regulado; posteriormente, cuando la temperatura baja del valor del diferencial vuelve a
cerrar o a abrir el contacto según la versión.
-La temperatura controlada se mantiene con oscilaciones mínimas.
-El termostato tiene múltiples aplicaciones :
1- Cámaras refrigeradas .
2- Saunas.
3- Invernaderos .
4- Entornos industriales .
5- Acondicionamiento .
6- Calderas .
7- Cualquier otra aplicación que precise de un control de temperatura.
Existen más fabricantes con estos tipos de termostatos mecánicos.
EL TERMOSTATO DIGITAL O ELECTRÓNICO
Dentro de los termostatos digitales tenemos miles y miles de modelos, voy a mencionar algunos de una cantidad absolutamente brutal.
Termostato digital avanzado para cámaras frigoríficas
A parte de ser un termostato normal todo nada tiene unas características especiales como:
– Optimiza el tiempo de trabajo de las resistencias de desescarche.
– Regulación del ventilador del evaporador para aprovechar la inercia térmica.
– Detecta el estado del refrigerante.
– Detecta la formación de hielo.
– Determina el ratio de transferencia de calor.
– Minimiza el numero y duración de desescarches.
No es necesario poner uno como este en una cámara frigorífica, con uno básico que arranque y pare el compresor, active las resistencias de desescarche si es necesario y pare el ventilador interior cuando es suficiente.
Con este que vemos a continuación es más que suficiente para una cámara frigorífica normal.

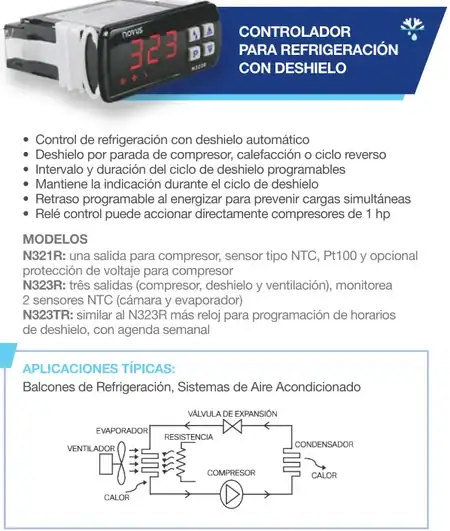

Otro termostato básico es el siguiente
Termostatos para el hogar
Pueden ser analógicos pero con una estética más depurada puesto que se utilizan en nuestro hogar y sobre todo en calefacción.
Crono termostato
No me voy a extender más con este tipo de termostatos porque las posibilidades son infinitas.
Módulos de control electrónicos
En los años 90 cualquier cámara frigorífica o cualquier sistema de calefacción llevaba su cuadro eléctrico, sin embargo en estos momentos hay muchas opciones sin este, se han sustituido por los módulos de control.
A continuación te muestro uno de estos módulos de Zanotti.
Es exactamente el C3-APO587 con termostato y control completo de una cámara frigorífica.
De este tipo de módulos también hay cerca del infinito.
Termostatos inteligentes
Este tipo se utiliza mucho en calefacción, todo lo que tiene que ver con nuestro hogar o centros públicos.
En este sistema tenemos muchos más elementos en juego que con un simple termostato, tenemos un controlador que en función de temperaturas que está manejando continuamente va a supervisar el funcionamiento de unos cuantos dispositivos con la posibilidad de actuar sobre ellos para modificar las condiciones reales de salas y locales.
Existen en el mercado un sin fin de programas informáticos para supervisión y control de calefacción y climatización.
Termostatos PID
Esto lo he sacado de la wikipedia.
El algoritmo del control PID consta de tres parámetros distintos:
el proporcional,
el integral,
y el derivativo.
-El valor proporcional depende del error actual,
-el integral depende de los errores pasados,
-y el derivativo es una predicción de los errores futuros.
La suma de estas tres acciones es usada para ajustar el proceso por medio de un elemento de control, como la posición de una válvula de control o la potencia suministrada a un calentador.
Puede parecer que este sistema es la panacea en sistemas de control, pero te digo por experiencia que no es así.
No lo pongas en cualquier sitio
Es un sistema muy bueno si sabes donde se puede utilizar con buenos resultados, si lo pones para arrancar o parar una caldera, te aseguro que el resultado que vas a obtener es como si pusieses un termostato analógico, digital normal o peor, salvo que sepas lo que haces y lo programes correctamente.
Como experiencia, tengo 12 años de trabajo en un edificio, llamado edificio inteligente, absolutamente controlado con un sistema informático y algoritmos PID, y bueno,
el edificio no era tan inteligente como me quisieron hacer creer y el sistema PID no funcionaba tan bien como a todos nos gustaría.
Lo único que me molaba era que hacia todos los días una arrancada general de todo el sistema, daba igual que fuese invierno o verano el sistema analizaba los datos del último día, de la ultima semana y del ultimo año y decidía a que hora arrancaba el sistema de climatización y en que modo, frío, calor o ventilación.
En condiciones climáticas normales no pasaba nada si arrancaba una hora antes o después, sin embargo con fuertes heladas, con nevadas o con olas de calor etc etc etc, lo desconectábamos y hacíamos el proceso manual.
Evidentemente hacíamos esto porque la predicción del sistema PID era nefasta.
Dentro del control interno de todos los sistemas pid del edificio era muy frecuente desconectar el sistema automático y pasar a manejarlos de forma manual.
De todas formas con el tiempo y la experiencia el control P el control I y el control D los íbamos ajustando nosotros para mejorar el proceso automático.
Se conseguían buenos resultados pero no era infalible, a veces cambiamos los algoritmos dependiendo de la época del año.
Control inteligente de edificios
El sistema informático que he mencionado antes forma parte de este apartado.
Desde hace más de 20 años es muy común en edificios grandes públicos o privados tener un control de climatización, alumbrado y otros sistemas, mediante un equipo informático.
Explicar es sistema es complejo, el funcionamiento no lo es tanto, ponerlo a punto es lo más difícil, puede llevar muchos años.
Lo se porque a mi me ha tocado, por lo tanto hablar del sistema PID como algo fantástico y maravilloso, me parece que es un poco osado por parte de quien lo hace, ni si quiera los programadores son las mejores personas para hacer los mejores ajustes.
REFLEXIÓN
Me ha tocado pelear con todo tipo de termostatos en todo tipo de condiciones y con todo tipo de problemas.
Hay termostatos mecánicos que funcionan mucho mejor que termostato digitales y que sistemas PID.
Hay sistemas PID que son los únicos que hacen funcionar bien ciertos procesos, pero no se puede extrapolar para todo.
Los dientes de sierra que muchos ingenieros y periodistas webineros hablan diciendo que es lo peor para el confort y el ahorro a veces es todo lo contrario, que creo que se nota bien quien no tiene ni puta idea de lo que habla ni de lo que escribe.
