En el mundo de la climatización, donde el confort térmico es una necesidad más que un lujo, existen siglas que parecen sacadas de un código secreto de espionaje industrial.
VRF, VRV EL REFRIGERANTE VARIABLE
Contenido
Entre ellas, VRV y VRF reinan supremas en el sector comercial y residencial de alta gama.
Si alguna vez ha escuchado a un ingeniero murmurar sobre «sistemas de expansión directa con variación de caudal» y ha sentido que necesitaba un diccionario de termodinámica para entenderlo, no está solo.
Este artículo pretende desentrañar la magia técnica detrás de estas máquinas, con el rigor que merecen y con una sonrisa cómplice para quien sabe que, al final del día, solo queremos que haga ni mucho frío ni mucho calor, sino lo justo.
¿VRV o VRF? EL CONFLICTO DE LOS NOMBRES
Antes de destripar la máquina, aclaremos el elefante en la habitación.
-VRV (Volumen de Refrigerante Variable) es una marca registrada por Daikin, los pioneros que patentaron la tecnología en 1982.
-VRF (Flujo de Refrigerante Variable) es el término genérico que utiliza el resto de la industria para no infringir derechos de autor.
Es la diferencia entre decir «Kleenex» y «pañuelo de papel».
Técnicamente, son lo mismo: sistemas de aire acondicionado y bomba de calor que permiten conectar múltiples unidades interiores a una sola unidad exterior, controlando con precisión quirúrgica la cantidad de refrigerante que fluye hacia cada evaporador.
EL CORAZÓN DEL SISTEMA: TECNOLOGÍA INVERTER
Para entender cómo funciona un VRV/VRF, debemos olvidar los antiguos sistemas de «todo o nada».
Los equipos convencionales son como un conductor novato: aceleran a fondo hasta alcanzar la temperatura deseada y luego apagan el motor, dejando que la inercia haga el resto hasta que vuelven a arrancar bruscamente.
Esto es ineficiente y desgasta los componentes.
El sistema VRV/VRF, por el contrario, es como un conductor experto con control de crucero adaptativo.
Utiliza compresores de tecnología inverter.
Estos compresores pueden variar su velocidad de rotación en función de la demanda térmica real del edificio.
Si la carga térmica es baja (por ejemplo, una oficina con pocas personas y nubes tapando el sol), el compresor reduce sus revoluciones.
Si la demanda aumenta, acelera suavemente.
Esta modulación se logra mediante válvulas de expansión electrónicas (EEV) ubicadas en cada unidad interior.
Estas válvulas son los semáforos del sistema; se abren o cierran milimétricamente para regular el flujo de refrigerante líquido que entra en el evaporador.
El resultado es una estabilidad térmica impresionante, con oscilaciones de temperatura de apenas ±0,5 °C, evitando esa sensación incómoda de «ahora tengo frío, ahora tengo calor» que plaga a los sistemas convencionales.
CONFIGURACIONES: BOMBA DE CALOR VS. RECUPERACIÓN DE CALOR
Aquí es donde la ingeniería se pone interesante.
Existen dos configuraciones principales.
La primera es la «»Bomba de Calor»», donde todas las unidades interiores funcionan en el mismo modo: o todas enfrían o todas calientan.
Es ideal para edificios con orientación uniforme o uso homogéneo.

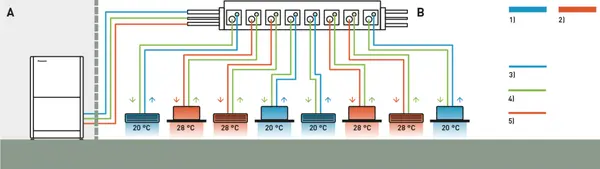

La segunda, y más sofisticada, es la «»Recuperación de Calor»».
Imaginemos un edificio de oficinas en invierno.
La zona norte, sin sol, necesita calefacción.
La zona sur, bañada por el sol y llena de ordenadores y personas, necesita refrigeración.
Un sistema convencional tendría un conflicto de intereses.
Un VRV/VRF de recuperación de calor, sin embargo, actúa como un termostato solidario.
Toma el calor extraído de la zona sur (que necesita frío) y lo transfiere a la zona norte (que necesita calor).
Esto se logra mediante un sistema de tres tubos y una caja de distribución (BS Box) que permite cambiar el ciclo del refrigerante de condensador a evaporador según la necesidad.
El resultado es una eficiencia energética descomunal, ya que no estamos desperdiciando energía para generar calor con electricidad si ya tenemos ese calor disponible en otra parte del edificio.
Es, básicamente, reciclar energía térmica a nivel interno.

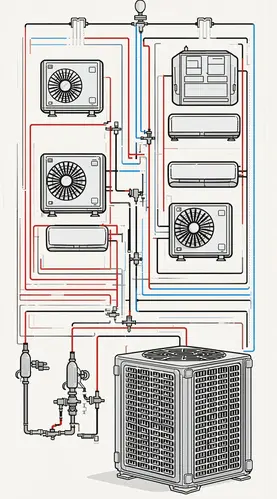

COMPONENTES Y DISEÑO DE LA RED

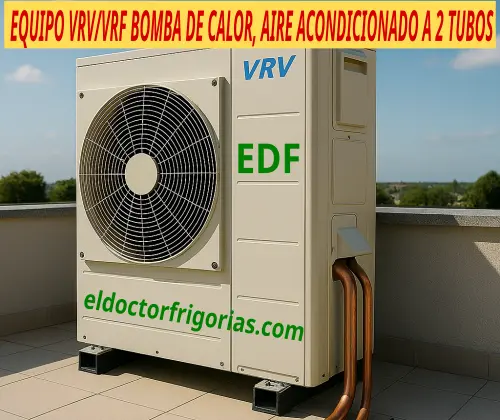

La unidad exterior es el cerebro y el corazón del sistema.
Suele ser modular, permitiendo conectar varias máquinas en paralelo para aumentar la capacidad y la redundancia.
Si un compresor falla, los otros asumen la carga, evitando que todo el sistema colapse (un alivio para el jefe de mantenimiento).
Las unidades interiores ofrecen una diversidad estética notable: desde cassettes empotrados en el techo hasta consolas de pared o conductos ocultos.
Pero el verdadero milagro de ingeniería está en las tuberías.
Los sistemas VRV/VRF permiten longitudes de tubería de refrigerante impresionantes, a veces superando los 100 metros de distancia entre la exterior y la interior más lejana, con desniveles de hasta 50 metros.
Esto otorga a los arquitectos una libertad creativa que los sistemas hidrónicos o de conductos tradicionales envidiarían.
Sin embargo, esta flexibilidad tiene un precio en la instalación.
No es un sistema de «bricolaje».
Requiere un diseño meticuloso de la red de tuberías, utilizando accesorios de distribución llamados *Refnets* (o Y-branches (Ramales)) que aseguran que el refrigerante y el aceite lubricante lleguen correctamente a todos los compresores.
Si el diseño es pobre, el aceite se queda atrapado en las tuberías y el compresor se gripa.
Y créeme, cambiar un compresor en la azotea un domingo por la tarde no es el plan ideal para nadie.
EFICIENCIA Y CONTROL
La eficiencia es el argumento de venta principal.
Dado que la mayor parte del tiempo un edificio no opera a carga máxima, la capacidad del sistema para trabajar a potencia parcial es donde se ahorra el dinero.

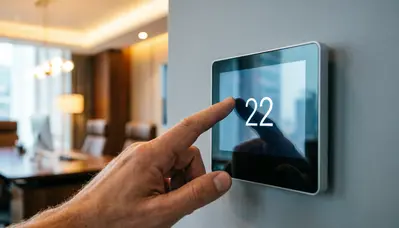

El control es otro pilar fundamental.
Ya no se trata de un termostato simple en la pared.
Los sistemas modernos se integran con la domótica del edificio (BMS).
Permiten zonificación detallada, programación horaria, limitación de temperaturas para evitar excesos y monitorización de fallos en tiempo real.
Algunos sistemas incluso pueden enviar un correo electrónico al servicio técnico antes de que el usuario se dé cuenta de que algo va mal.
Es casi como si la máquina tuviera conciencia propia, o al menos, un sentido de la autopreservación muy desarrollado.
DESAFÍOS Y CONSIDERACIONES
A pesar de sus virtudes, el sistema no es perfecto.
El coste inicial es significativamente mayor que el de un sistema convencional tipo *chiller* o *split* múltiple.
Sobre esto hay mucho que hablar, algunos dicen que es todo lo contrario.
La complejidad técnica exige instaladores certificados; una mala puesta en marcha, como un vacío incorrecto en las tuberías o una carga de refrigerante imprecisa, puede condenar al sistema a una vida de bajo rendimiento y averías crónicas.
Además, hay que considerar el impacto ambiental. Aunque los nuevos refrigerantes (como el R-32 o el R-454B) tienen un potencial de calentamiento global (GWP) menor que sus predecesores, siguen siendo gases fluorados.
Una fuga en un sistema VRV/VRF, que puede contener varios kilogramos de gas, es un problema ambiental y económico serio.
La detección de fugas debe ser prioritaria y el mantenimiento preventivo, no opcional.
También existe el factor acústico.
Aunque las unidades modernas son silenciosas, una unidad exterior de gran potencia trabajando a plena carga no suena exactamente como un susurro de viento.
La ubicación de la maquinaria exterior debe estudiarse para no convertir la terraza del vecino en una pista de despegue.
REFLEXIÓN
Los sistemas VRV/VRF representan la madurez de la climatización por expansión directa.
Combinan la eficiencia de la tecnología inverter con la flexibilidad de una red compleja pero elegante.
Son la opción preferida para hoteles, oficinas, hospitales y residencias de lujo donde el confort, la estética y el ahorro energético a largo plazo son prioritarios.
Elegir un VRV/VRF es una inversión a futuro.
En climas fríos hay que tener mucho cuidado, porque este sistema puede que no sirva ni para chatarra.
Requiere un desembolso inicial mayor y un respeto profundo por la ingeniería que lo hace funcionar.
Muchas veces la ingeniería es buena, lo que es malo es el ingeniero que la diseña, ¡¡ mucho cuidado !!
Pero, cuando el sistema está bien diseñado y mantenido, el resultado es invisible: un ambiente perfecto donde la tecnología trabaja tan bien que olvidamos que está ahí.
Y ese, al fin y al cabo, es el mayor cumplido que se le puede hacer a una máquina: que funcione tan bien que parezca magia, o al menos, que nos permita dejar de quejarnos del clima y concentrarnos en lo importante, como decidir si el café va con azúcar o sin él.
En resumen, si busca una solución que entienda las necesidades contradictorias de un edificio moderno y que gestione la energía con la inteligencia de un contable suizo, el VRV/VRF es su aliado.
Solo recuerde: trate bien a los instaladores, respete el refrigerante y disfrute del confort.
La termodinámica se encargará del resto.
Se feliz
