Condensadores de agua

Condensadores frigoríficos de agua 🫧

Condensadores frigoríficos de agua en cámaras de refrigeración, congelación, aire acondicionado y bomba de calor.

El fin de un condensador de agua es el mismo que uno de aire y deben cumplir con varias misiones.

1- Enfriar los vapores comprimidos

2- Condensarlos

3- Sub-enfriarlos todo lo que se pueda

Este tipo de condensadores son imprescindibles en los barcos, en todos los barcos, bueno, eso no quiere decir que no se puedan utilizar de otro tipo, es decir, de aire, evidentemente si.

El condensador de agua tiene bondades pero también tiene dificultades y problemas.

CLASIFICACIÓN DE LOS CONDENSADORES DE AGUA POR SU USO

Generalmente se clasifican en dos tipos:

De agua salada.

De agua dulce.

CONDENSADORES DE AGUA SALADA

Constructivamente hablando, son exactamente iguales, pero los

materiales de su fabricación son distintos.

Por lo tanto, eso genera unas pequeñas modificaciones en la construcción que hacen que sean mas robustos y así protegerse del salitre del mar.

Condensador marítimo
Condensador marítimo de agua. Cortesía Bitzer

En este sector hay menos variedad que en el de condensadores de agua dulce, por lo tanto, me voy a centrar más en este último.

CONDENSADORES DE AGUA DULCE

Los condensadores de agua dulce ofrecen una mayor variedad de formas y tamaños que los de agua salada y los de aire.

Pero lo más relevante es que:

Teniendo en cuenta los fluidos frigoríficos presentes, los condensadores de agua tienen unos coeficientes de transmisión globales mucho mayores que los de aire.

CONDENSADOR DE INMERSIÓN

Este condensador es de los más antiguos, fue el que se utilizó en los principios de la industria frigorífica.

Condensador de inmersión
Detalle de un condensador de inmersión

El que veis en la imagen anterior es de los modernos, pueden ir en vertical o en horizontal.

El condensador se compone de una envoltura de acero soldada y las correspondientes tomas para la entrada salida de agua y entrada y salida de refrigerante.

Después vamos a ver lo más importante que es su poder global de transmisión.

CONDENSADOR DE DOBLE TUBO A CONTRACORRIENTE



Detalles condensador agua
Detalles condensador coaxial a contracorriente de agua

Con este tipo de condensadores tenemos dos opciones:

1. Tubo de refrigerante por dentro como en la imagen anterior.

2. Tubo de refrigerante por fuera y tubo de agua por dentro.

Se pueden utilizar indistintamente pero según sea el uso del condensador, mejor uno u otro.

Condensador coaxial
Condensador coaxial a contracorriente

En la imagen anterior tenemos uno de muchos que hay en el mercado.

Este condensador puede hacer un poco de recipiente de liquido, si todo está bien calculado, no pasa nada, si no lo está, podemos tener algo de perdida de rendimiento al final del condensador.

Si quieres saber mucho  mas únete a nuestra  suscripción

El coeficiente global de rendimiento es muy bueno, en breve puedes ver el ratio.

CONDENSADORES MULTITUBULARES

Este condensador supera a la mayoría, la parte inferior sirve de recipiente de liquido sin ningún problema añadido.

También hay varios tipos entre los cuales destacan 2:

1 Con tubo de paso recto.

2 Con tubo en U, es decir con ida y vuelta en una pieza.

DE PASO RECTO

Condensador paso recto

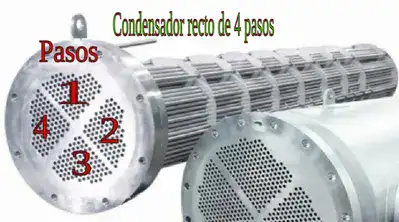

Condensador paso recto con 4 pasos

CON TUBO EN “U”

Condensador en " U "

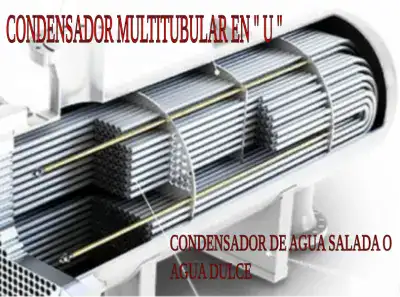

Condensador multitubular en ” U “

A mi este no me gusta porque es mas difícil la limpieza de los tubos.

Creo que en los dos casos se pueden poner tubos aleteados y mejorar mucho la transmisión.

En todos los casos tenemos que tener claro la presión de trabajo y la presión máxima de prueba incluso en muchos casos los refrigerantes para los que está preparado.

CONDENSADORES ATMOSFÉRICOS

También se les conoce como torres de refrigeración, llevan doble refrigeración, es decir, eliminan el calor por agua y por aire.

En este momento se suelen utilizar solo los de tiro forzado, también se conocen como evaporativos

Tenemos dos tipos de condensación:

1.- Condensación por calor sensible

2.- Condensación por calor latente y sensible

CONDENSACIÓN POR CALOR SENSIBLE

En este tipo bajamos la temperatura de condensación por medio del agua que pasa por el condensador con un ventilador, dicho de otra manera, solo rebajamos el calor sensible.

Si quieres saber mucho  mas únete a nuestra  suscripción

CONDENSACIÓN POR CALOR LATENTE Y SENSIBLE

Por este método bajamos la temperatura del agua evaporando parte de ella haciendo una difusión mediante toberas por los tubos de agua que viene del condensador.

Creamos partículas muy finas y después pasando aire con un ventilador a través de los mismos reducimos la temperatura del agua, esta vuelve otra vez en circuito cerrado al condensador.

Como lo estoy explicando bastante mal voy a poner un dibujo.

Torre de condensación

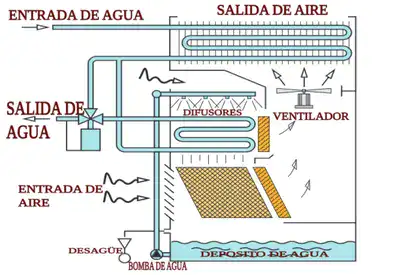

Torre de refrigeración condensada por agua de calor sensible y latente. Cortesía IDAE

Tenemos por un lado refrigeración por aire del circuito cerrado de agua y por otro lado tenemos refrigeración por agua aprovechando el calor latente de evaporación, como resultado bajamos más la temperatura del agua del circuito cerrado.

Tengo que decir algo en este sentido y para estos condensadores:

“Me ha tocado cerrar varias torres de este tipo por los problemas que dan”

Corrosiones, legionela, oxidaciones, taponamientos de tuberías etc.

Son condensadores con muy buen coeficiente global de transmisión , pero el mantenimiento tiene que ser diario.

Eso significa gasto de dinero.

Hay mas tipos de condensadores de agua de los que no voy a comentar nada porque ya no son modelos disponibles por los constructores de esos equipos.

Como por ejemplo el condensador de agua Lebrun o el Block;

Son de tipo evaporativo o de torre de enfriamiento.

Y para finalizar tenemos el condensador de agua de placas, ya lo conoces, pero te lo voy a recordar.

CONDENSADOR DE PLACAS



Condensador de placas

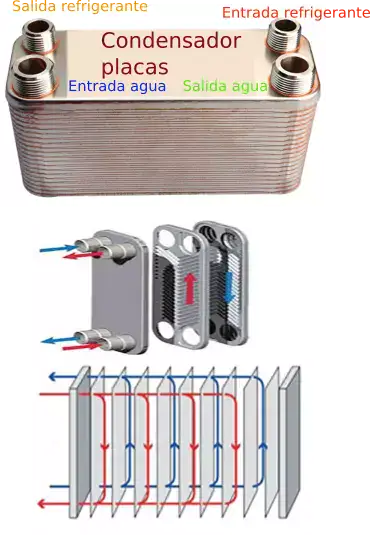

Condensador de agua de placas

Este es de paso recto y a contracorriente, también está el de paso cruzado a contracorriente, el de placas lisas etc., un sin fin.

Para mi el mejor es el de paso cruzado a contracorriente.

Atención con estos condensadores, porque hay muchos que son para líquidos y no para refrigerantes.

Si quieres saber mucho  mas únete a nuestra  suscripción

COEFICIENTE GLOBAL DE TRANSMISIÓN K

K global
Coeficiente global de transmisión K

CONDENSADORES CON MEJOR K GLOBAL



Se ve bastante claro, todos los que son a contracorriente, multi tubulares, axiales y placas.

Si no son contracorriente se reduce la k global.

Los condensadores evaporativos están muy bien, vale, algunos, pero son más problemáticos.

CONSIDERACIONES SOBRE CONDENSADORES DE AGUA

1. La k global es mejor que los de aire

2. El rendimiento también es mejor.

3. Los condensadores navales son fantásticos y no hay nada mejor.

4. Para mi la única utilidad buena de un condensador de agua es para su uso en aerotermia.

5. Si condensas por agua y el agua la tienes que enfriar, para volverla a pasar por el condensador, tienes un problema, tienes que añadir elementos a la instalación, gastas mas dinero.

6. Si condensas por agua y el agua la tiras, tienes un problema, desperdicias agua y la tienes que pagar.

7. Si condensas por agua y usas una torre de refrigeración, tienes un problema, necesitar mantener la torre, gastas agua y gastas mantenimiento de la torre (legionela, corrosión, limpieza, etc)

REFLEXIÓN

¿Que es lo mejor de un condensador de agua?

Para mi la capacidad de intercambio de energía con este fluido,

sin embargo en estos momentos desechar el calor de condensación con un condensador de agua (quitando los barcos) es un problema importante, tal vez grave.

La única ventaja del condensador de agua y prácticamente el que más se utiliza en calefacción por aerotermica es el de placas.

Pero,

tienen un problema, es muy difícil de limpiar, por lo tanto, es importantísimo evitar que se ensucie.

Después de tener problemas y problemas con todo tipo de condensadores a mi me gustan los de aire, unos tubos unas aletas y un ventilador forzado;

Los puedo comprobar fácilmente, se pueden limpiar fácilmente y la mayoría se pueden reparar, con alguna dificultad, pero se hace.

Si quieres saber mucho  mas únete a nuestra  suscripción

Esto ha sido todo por hoy, disfruta de la vida.
