Refrigerante R600A inflamable pero ecol贸gico 馃Ж

El refrigerante R600A inflamable pero ecol贸gico, es la mejor opci贸n para los peque帽os frigor铆ficos dom茅sticos, dejemos todo los dem谩s refrigerantes y centr茅monos en el futuro.

Es el momento de pensar en ecolog铆a de verdad, la situaci贸n del planeta es muy seria, es hora de actuar en verde.

REFRIGERANTE R600A INFLAMABLE PERO ECOL脫GICO

Lo primero de todo, antes de empezar, no confund谩is el R600A con el R600, son parecidos pero no iguales.

El R600A es un isobutano, el R600 es un butano, por lo tanto la formula qu铆mica es distinta.

Las presiones de trabajo son completamente distintas, y los puntos de ignici贸n tambi茅n.

ISOBUTANO

El metilpropano o isobutano es un compuesto org谩nico que se utiliza como refrigerante en todo el mundo en frigor铆ficos dom茅sticos y enfriadores de peque帽a potencia.

A parte de los sistema de refrigeraci贸n peque帽os, su uso est谩 estandarizado en encendedores (mecheros de gas) y aerosoles de productos cosm茅ticos etc.

INFORMACI脫N DE SEGURIDAD

El punto de ignici贸n del R600A o isopropano es de:

460 潞C bastante por encima del butano (R600) que son 365 潞C.

En cuanto al grupo de seguridad al que pertenece es el A3.



Tabla de seguridad de refrigerantes

INFORMACI脫N RELEVANTE SOBRE REFRIGERANTES

La densidad del vapor refrigerante depende de su temperatura y presi贸n.

Ya sab茅is que la densidad es la inversa del volumen especifico, este dato 煤ltimo viene en todos los diagramas de Mollier.

Cuanto menor sea la temperatura de los gases que ingresan al cilindro del compresor, m谩s denso ser谩. Adem谩s, cuanto mayor sea la presi贸n de estos gases recalentados, m谩s densos ser谩n.



Si la presi贸n de aspiraci贸n del refrigerante en los cilindros del compresor es alta, la densidad de los vapores de refrigerante ser谩 alta y el caudal m谩sico de refrigerante ser谩 alto. Por otro lado, si la presi贸n de succi贸n es baja, la densidad de los vapores de refrigerante ser谩 baja y por lo tanto, el caudal de refrigerante ser谩 menor.

Dicho de otra manera, presi贸n de evaporaci贸n alta, movemos m谩s kg de refrigerante en el sistema.

Presi贸n de evaporaci贸n baja movemos menos masa en kg de refrigerante en el sistema.

Si la presi贸n de condensaci贸n es constante a dos temperaturas de evaporaci贸n distintas, se reduce la potencia producida por el compresor cuando succiona a m谩s baja temperatura.

No sucede lo mismo cuando tenemos una presi贸n de condensaci贸n mucho mas baja y una presi贸n de aspiraci贸n baja, comparado con un compresor con una condensaci贸n muy alta y temperatura de succi贸n alta.

En el segundo caso expuesto anteriormente, podemos tener mucho peor rendimiento, por el esfuerzo de los pistones en el trabajo de compresi贸n.

DIAGRAMA DE REFRIGERANTE R600A



Diagrama de Mollier R600A
Representaci贸n de forma gr谩fica del diagrama de Mollier R600A

Vamos a ver un ejemplo del volumen espec铆fico del R600A.

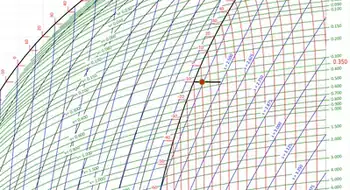

Volumen especifico R600A
Gr谩fico del volumen especifico R600A

En la imagen anterior vemos como despu茅s de evaporar a -10 y con un recalentamiento de 10 潞k, tenemos un聽 volumen especifico de 0,350 m鲁/kg aproximadamente.

La temperatura de aspiraci贸n son 0 潞C , pero si aspir谩semos a 30 潞C aumentar铆a el volumen especifico hasta casi 0,400 m鲁/kg.

Por lo tanto la teor铆a expuesta anteriormente se confirma.

DIAGRAMA DEL REFRIGERANTE R134A

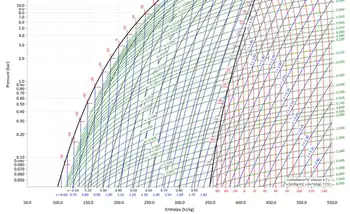

Diagrama de Mollier R134A
Representaci贸n gr谩fica de refrigerante R134A

Como vais a ver mas adelante a la misma temperatura de evaporaci贸n, con el mismo recalentamiento y la misma temperatura de aspiraci贸n del compresor, el volumen espec铆fico es distinto.

Volumen especifico R134A
Valor del volumen especifico a una temperatura determinada

La diferencia es aproximadamente el triple, 0.350 m鲁/kg en R600A por 0.1085 m鲁/kg para el R134A.

驴Que significa todo esto?.

En primer lugar significa que una instalaci贸n de R600A mueve menos kilos de refrigerante que una instalaci贸n de R134A, por lo tanto menos refrigerante en la instalaci贸n, menos contaminaci贸n.

En segundo lugar la presi贸n de trabajo (condensaci贸n) del R600A es mas baja, eso significa que tiene que realizar menos trabajo de compresi贸n, por lo tanto menos consumo.

En tercer lugar, el efector frigor铆fico del R600A es mucho mayor que el del R134A, por lo tanto necesita menos kg de masa de refrigerante circulando por el compresor.

En cuarto lugar y esto es negativo el isobutano o R600A es explosivo en contacto con una llama, por lo tanto son necesarias precauciones especiales para trabajar con el.

En quinto lugar tenemos que tener una cosa en cuenta, los compresores de R600A tienen mucha mas cilindrada que los de R134A, por consiguiente hay que tener mucho cuidado si se cambia el refrigerante por este 煤ltimo y queramos que funcione bien.

Veamos unos ejemplos

A continuaci贸n vamos a ver un compresor embraco de R134A.

Embraco R134A
Caracter铆sticas generales Embraco R134A

Ahora vamos a ver uno de R600A.

Embraco R600A
Caracter铆sticas generales Embraco R600A

Los dos son compresores de alta temperatura, con alimentaci贸n a 220-240 Voltios, la eficiencia es parecida y parece que uno tiene una potencia m谩xima mayor que el otro, veamos esto a fondo.

Una cosa muy importante, la diferencia en la capacidad esta en el eficiencia, fijaros bien en eso.

PUNTOS NOMINALES
Puntos nominales R134A
Datos generales del R134A

Aqu铆 vemos que, con el R134A, con unas condiciones determinadas muy favorables, tenemos un consumo de 141W y una corriente de 0,88A.

Puntos nominales R600A
Datos generales del R600A

Ahora el R600A con las mismas condiciones tenemos 147W y 0,91A, pr谩cticamente igual.

Sin embargo fijaros en el caudal m谩sico, 7,97kg/h para el R134A y 4,77kg/h para el R600A.

Casi estamos cerca de la mitad en R600A.

Para que quede definitivamente claro la diferencia entre un compresor y otro os muestro la cilindrada de cada uno.

CILINDRADAS

Cilindrada de R134A:

3,4 cm鲁 .

Cilindrada R134A
Cilindrada R134A

Cilindrada de R600A:

6,78 cm鲁 .

Cilindrada R600A
Cilindrada R600A

Como conclusi贸n tenemos que ser conscientes de que no se deben cambiar los refrigerantes por las diferencias en los compresores y los aceites.

Normalmente el aceite de los equipos de R600A es mineral, puede llevar otros tipos, pero cuidado si pon茅is R134A porque este refrigerante es incompatible con el aceite mineral.

Tambi茅n tenemos que tener en consideraci贸n que los equipos de R600A son algo diferentes constructiva-mente hablando.

Un aspecto fundamental que cambia con respecto a los equipos de R134A es el tubo capilar.

Es posible que muchos de vosotros pens茅is que bueno, tal vez, si cambiamos el refrigerante de R600A por R134A, no pasa nada y todo funciona perfectamente, (siempre que el aceite sea compatible).

Desde eldoctorfrigorias no lo recomendamos, eso no significa que no se pueda hacer, se puede pero no se debe.

Por los clientes hay que hacer lo que sea, pero en este caso solo se deber铆a hacer de forma temporal, puesto que un cambio completo, en buenas condiciones y que sea correcto, supone un coste demasiado alto.

Para mas informaci贸n pueden pasarse por la pagina de embraco.

LOS CAPILARES DEL R600A Y R134A

Si alguien est谩 pensando en cambiar un equipo de R600A por el refrigerante R134A debe saber lo siguiente sobre los capilares de cada uno.

Vamos a elegir una potencia frigor铆fica al azar y vamos a realizar un calculo de capilares de los dos refrigerantes y veremos las dimensiones aproximadas de los capilares correspondientes.

CAPILAR EN R600A

Empezamos por el R600A calculando el capilar para 250w de potencia frigor铆fica.

1- Capacidad frigor铆fica:

Capacidad frigor铆fica R600A
Capacidad frigor铆fica R600A

2- Condiciones de trabajo:

Condiciones de trabajo nominales

El di谩metro interno del tubo capilar elegimos 0,8mm.

Diametro capilar R600A
Diametro capilar R600A

Elegimos el valor de 0,8 para que nos de un valor dentro de un rango del cual hablamos en este art铆culo del tubo capilar.

3- Resultado del c谩lculo del tubo capilar con R600A:

Longitud capilar R600A
Longitud capilar R600A

CAPILAR EN R134A

1- Capacidad frigor铆fica:

Capacidad frigor铆fica R134A
Capacidad frigor铆fica R134A

2- Condiciones de trabajo en R134A:

Condiciones de trabajo nominales R134A
Condiciones de trabajo nominales R134A

Estas condiciones coinciden exactamente con las de R600A, como es l贸gico.

Por supuesto elegimos el mismo di谩metro de capilar para ver las diferencias claramente en los equipos con distintos refrigerantes.

Diametro capilar R134A
Diametro capilar R134A

3- Dimensiones del capilar de R134A:

Longitud capilar R134A
Longitud capilar R134A

Bueno, como veis ya tenemos claridad en los resultados, con R600A tenemos una longitud de 2,414 m, en el caso de R134A la longitud es de 4,103.

REFLEXI脫N聽

Est谩 medianamente claro que no es recomendable cambiar un sistema que funciona con R600A y pasarlo a R134A.

Seguro que hay alguna persona que me puede decir que lo ha hecho y no pasa nada, bueno, tal vez de momento no ha pasado nada, pero pasar谩, son muchas las diferencias entre unos equipos y otros como para que el funcionamiento sea perfecto.

Cuando pasamos del R12 al R134A, se hicieron muchos experimentos, en los cuales me incluyo, este cambio como era m谩s complejo, a muchos frigoristas no les interesaba hacerlo.

Se esforzaban por seguir con el R12 y sus sustitutos, ahora se est谩 produciendo la misma situaci贸n.

Si un sistema viene con R600A dej茅moslo con ese refrigerante, que obsesi贸n con pasarlo a R134A.

Esto ha sido todo por hoy, un saludo para tod@s.
